بست و تکیه گاه لوله هاي قائم

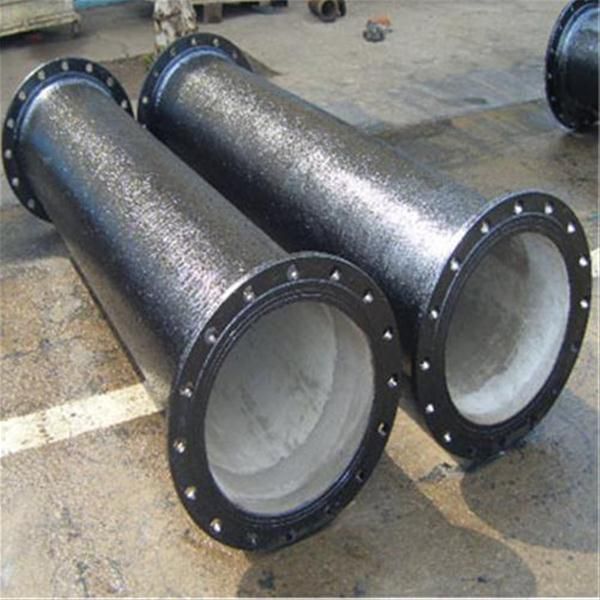

لوله هاي چدنی قائم

الف) بست لوله هاي چدنی قائم (سرکاسه دار و بدون سه کاسه) باید از نوع گیره باشد تکیه گاه لوله هاي چدنی قائم باید از نوع پایه باشد که در زیر پائینترین زانوي لوله قائم قرار میگیرد و وزن لوله را به اجزاي ساختمان منتقل میکند.

ب) بست گیره اي لوله هاي چدنی قائم باید از پروفیل هاي فولادي یا چدنی باشد و لوله ها را محکم نگاه دارد.

• بست گیره اي لوله هاي چدنی قائم باید تا ممکن است در لوله هاي سرکاسه دار نزدیک سرکاسه و در لوله هاي بدون سرکاسه نزدیک اتصال قرار گیرد.
• تکیه گاه لوله هاي چدنی قائم باید با قطعات چدنی و یا فولادي ساخته شود که بست لوله را به اجزاي ساختمان متصل میکند. اتصال تکیه گاه ممکن است در اجزاي ساختمان کار گذاشته شود و یا پیچ و مهره به اسکلت ساختمان محکم شود.

پ) پایه لوله هاي چدنی قائم باید روي بتن، آجر و سیمان یا اسکلت فولادي که به سازه ساختمان متصل میشود، قرار گیرد.

لوله هاي فولادي گالوانیزه قائم

الف) بست و تکیه گاه لوله هاي فولادي قائم باید از نوع گیرهاي، کورپی، آویز و یا اسکلت فلزي باشد.

• اگر لوله در معرض حرکات ناشی از انقباض و انبساط باشد بست باید لوله را نگاه دارد ولی آویز امکان حرکت طولی را بدهد.

ب) بست گیره اي یا کورپی لوله فولادي گالوانیزه قائم باید از جنس پروفیل هاي فولادي، چدن چکش خوار یا برنجی باشد.

پ) تکیه گاه لوله هاي فولادي گالوانیزه قائم باید با قطعات چدنی یا فولادي ساخته شود که بست لوله را به اجزاي ساختمان متصل کند. اتصال تکیه گاه ممکن است در اجزاي ساختمان کار گذاشته شود و یا با پیچ و مهره به اسکلت فلزي ساختمان محکم شود.

ت) اگر لوله عایق دار باشد، بست گیرهاي یا کورپی لوله را محکم نگاه میدارد و عایق روي بست را میپوشاند.

لوله هاي مسی قائم

الف) بست لوله هاي مسی قائم باید از نوع گیره اي، کورپی یا آویز باشد. اگر لوله در معرض حرکات ناشی از انقباض و انبساط باشد، بست باید لوله را نگاه دارد. ولی آویز امکان حرکت طولی را بدهد.

ب) بست گیره اي یا کورپی لوله هاي مسی باید از جنس برنجی، مسی و پلاستیکی باشد.

• اگر جنس بست از پروفیل هاي فولادي باشد باید بین سطح داخلی گیره یا کورپی و سطح خارجی لوله مسی یک لائی از ورق برنجی قرار گیرد.

پ) تکیه گاه لوله هاي مسی باید با قطعات مسی، برنجی یا پلاستیکی ساخته شود که بست لوله را به اجزاي ساختمان متصل کند. اتصال تکیه گاه ممکن است در اجزاي ساختمان کار گذاشته شود.

ت) اگر لوله عایق دار باشد بست گیره اي یا کورپی باید لوله را محکم نگاه دارد و عایق روي بست را بپوشاند.

لوله هاي پلاستیکی تک لایه و چند لایه قائم

الف) بست لوله هاي پلاستیکی تک لایه و چند لایه قائم باید از نوع گیرهاي یا کورپی باشد.

ب) بست گیره اي یا کورپی باید از جنس فولاد یا پلاستیک ساخته شود.

پ) تکیه گاه لوله هاي پلاستیکی تک لایه و چند لایه قائم باید از جنس فولاد و یا پلاستیک ساخته شود که بست لوله را به اجزاي ساختمان متصل کند. اتصال تکیه گاه ممکن است در اجزاي ساختمان کار گذاشته شود و یا پیچ و مهره به اسکلت ساختمان محکم شود.

ت) بست و تکیه گاه لوله هاي پلاستیکی تک لایه و چند لایه قائم باید امکان حرکت طولی ناشی از انقباض و انبساط لوله را بدهد.

ث) در مورد نوع بست و تکیه گاه لوله هاي پلاستیکی تک لایه و چند لایه رعایت دستورالعمل هاي سازنده لوله الزامی است.
