مقدمه

انتخاب صحیح نوع چنل برای اجرای سیستم‌های ساپورت تاسیسات، سینی کابل، لوله‌های صنعتی و تجهیزات مکانیکی، نقش مستقیمی در ایمنی، دوام و هزینه نهایی پروژه دارد. بسیاری از مجریان هنگام طراحی زیرساخت‌ها با این پرسش روبه‌رو می‌شوند که آیا استفاده از چنل U به صورت افقی انتخاب بهتری است یا چنل C در حالت عمودی می‌تواند ظرفیت باربری بالاتری ارائه دهد. پاسخ این سؤال تنها به شکل ظاهری پروفیل محدود نمی‌شود، بلکه به عواملی مانند جهت نصب، ممان اینرسی، نوع بارگذاری، فاصله ساپورت‌ها و استانداردهای طراحی وابسته است.

از سوی دیگر، اشتباه در انتخاب جهت نصب یا نوع مقطع می‌تواند منجر به خمش بیش از حد، کاهش عمر مفید سازه و حتی شکست سیستم نگهدارنده شود. به همین دلیل، شناخت تفاوت‌های فنی میان چنل U افقی و چنل C عمودی برای مهندسان، پیمانکاران و طراحان تاسیسات اهمیت ویژه‌ای دارد.

در ادامه، ویژگی‌های هر دو مدل، ظرفیت بار مجاز، کاربردها، خطاهای رایج و معیارهای انتخاب به‌صورت تخصصی بررسی می‌شوند تا بتوانید مناسب‌ترین گزینه را برای پروژه خود انتخاب کنید.

بار مجاز چنل U افقی و چنل C عمودی چیست؟

بار مجاز چنل U افقی و چنل C عمودی به حداکثر نیرویی گفته می‌شود که این پروفیل‌ها بدون ایجاد تغییر شکل دائمی یا شکست قادر به تحمل آن هستند. در اغلب پروژه‌ها، چنل C نصب‌شده به صورت عمودی به دلیل ممان اینرسی بیشتر و توزیع بهتر تنش‌ها، ظرفیت باربری بالاتری نسبت به چنل U افقی دارد. با این حال، انتخاب نهایی باید بر اساس محاسبات سازه‌ای، طول دهانه، نوع بار و شرایط نصب انجام شود.

چنل U و چنل C چه تفاوتی با یکدیگر دارند؟

چنل‌های فلزی به‌عنوان یکی از مهم‌ترین اجزای سیستم‌های ساپورت مدرن شناخته می‌شوند. این مقاطع معمولاً از ورق فولادی گالوانیزه یا فولاد پوشش‌دار تولید شده و برای نگهداری لوله‌ها، داکت‌ها، سینی کابل و تجهیزات صنعتی به کار می‌روند.

ساختار چنل U

چنل U دارای مقطعی شبیه حرف U انگلیسی است و معمولاً در حالت افقی برای ایجاد تکیه‌گاه یا ریل نگهدارنده استفاده می‌شود. این مدل به دلیل نصب ساده و امکان اتصال آسان متعلقات، در پروژه‌های ساختمانی و تاسیساتی بسیار پرکاربرد است.

ویژگی‌های مهم چنل U عبارت‌اند از:

• نصب سریع و ساده
• قابلیت پانچ یا سوراخ‌کاری استاندارد
• وزن مناسب نسبت به ظرفیت باربری
• امکان اتصال انواع بست و براکت

ساختار چنل C

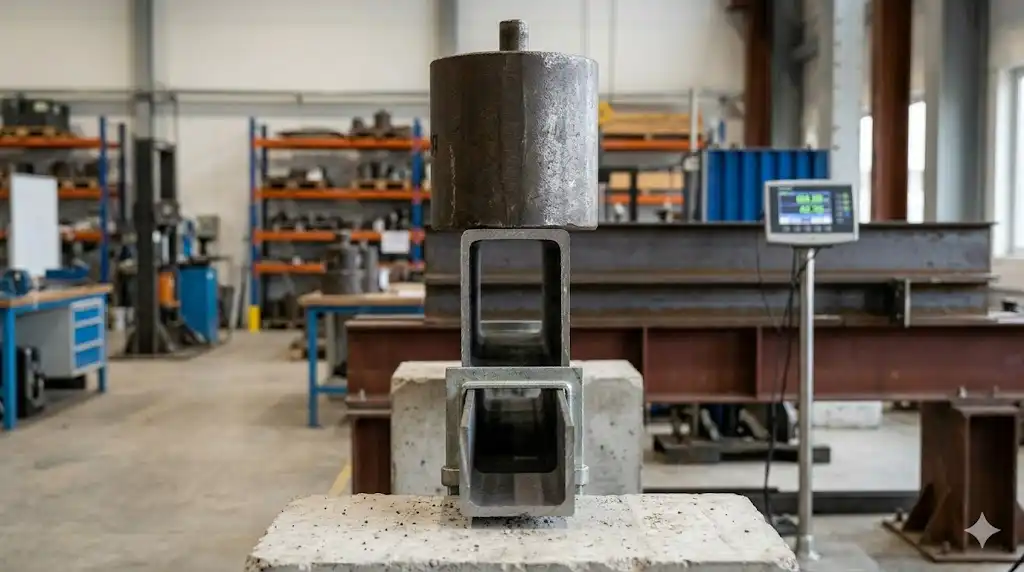

چنل C از نظر ظاهری به حرف C شباهت دارد و معمولاً لبه‌های تقویت‌شده دارد که باعث افزایش مقاومت خمشی می‌شود. زمانی که این پروفیل به‌صورت عمودی نصب شود، به دلیل قرارگیری مناسب محور قوی مقطع، تحمل بار بیشتری نسبت به حالت افقی خواهد داشت.

مزایای چنل C عمودی شامل موارد زیر است:

• ممان اینرسی بالاتر
• کاهش میزان خیز در دهانه‌های بلند
• مقاومت بیشتر در برابر بارهای متمرکز
• عملکرد مناسب در سیستم‌های ساپورت سنگین

عوامل مؤثر بر بار مجاز چنل‌های تاسیساتی

تنها شکل ظاهری چنل تعیین‌کننده ظرفیت تحمل بار نیست. در واقع، چندین عامل فنی در محاسبه بار مجاز دخالت دارند که نادیده گرفتن هرکدام می‌تواند باعث طراحی اشتباه شود.

ضخامت ورق

افزایش ضخامت ورق، ظرفیت تحمل تنش و ممان خمشی را بالا می‌برد. برای مثال، چنل ۲.۵ میلی‌متری نسبت به نمونه ۱.۵ میلی‌متری بار بسیار بیشتری را تحمل می‌کند.

طول دهانه ساپورت

هرچه فاصله میان دو تکیه‌گاه بیشتر شود، خیز و لنگر خمشی افزایش می‌یابد. در چنین شرایطی، حتی یک چنل قوی نیز ممکن است عملکرد مطلوبی نداشته باشد.

نوع بارگذاری

بارها به سه دسته اصلی تقسیم می‌شوند:

• بار متمرکز
• بار گسترده یکنواخت
• بار دینامیکی یا ارتعاشی

چنل C عمودی معمولاً در برابر بارهای متمرکز عملکرد بهتری نسبت به چنل U افقی از خود نشان می‌دهد.

کیفیت متریال

استفاده از فولاد با استاندارد مناسب و پوشش گالوانیزه با ضخامت کافی، علاوه بر افزایش مقاومت مکانیکی، از کاهش ظرفیت باربری ناشی از خوردگی جلوگیری می‌کند.

نوع اتصالات و انکرها

گاهی ضعف سیستم ساپورت به دلیل خود چنل نیست، بلکه اتصالات، مهره‌های فنری، براکت‌ها یا انکرهای نامناسب باعث محدود شدن ظرفیت کلی مجموعه می‌شوند.

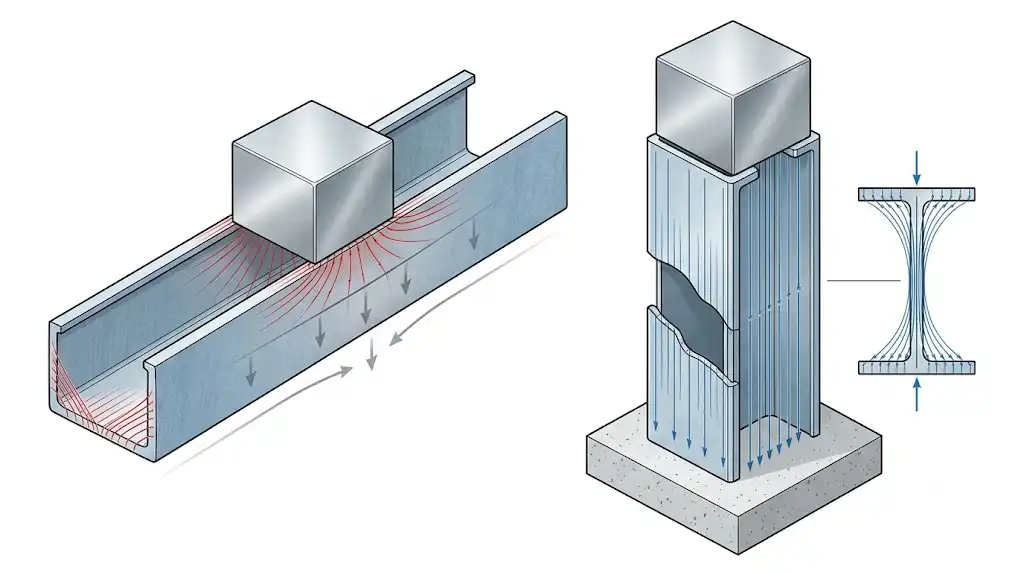

چرا چنل C عمودی بار بیشتری تحمل می‌کند؟

اصلی‌ترین دلیل برتری چنل C در حالت عمودی، نحوه توزیع تنش‌ها و ممان اینرسی مقطع است. در علم مقاومت مصالح، هرچه ممان اینرسی یک مقطع نسبت به محور خمشی بیشتر باشد، مقاومت آن در برابر تغییر شکل نیز افزایش می‌یابد.

زمانی که چنل C به صورت عمودی نصب می‌شود، ارتفاع مؤثر مقطع افزایش یافته و تنش‌های ناشی از بار در سطح بزرگ‌تری توزیع می‌شوند. در نتیجه:

• خیز تیر کاهش پیدا می‌کند.
• احتمال کمانش موضعی کمتر می‌شود.
• ظرفیت تحمل بار متمرکز افزایش می‌یابد.
• ایمنی سیستم ساپورت در بلندمدت بیشتر خواهد بود.

در مقابل، چنل U افقی بیشتر برای توزیع بارهای سبک تا متوسط مناسب است و در دهانه‌های طولانی ممکن است دچار تغییر شکل قابل توجه شود.

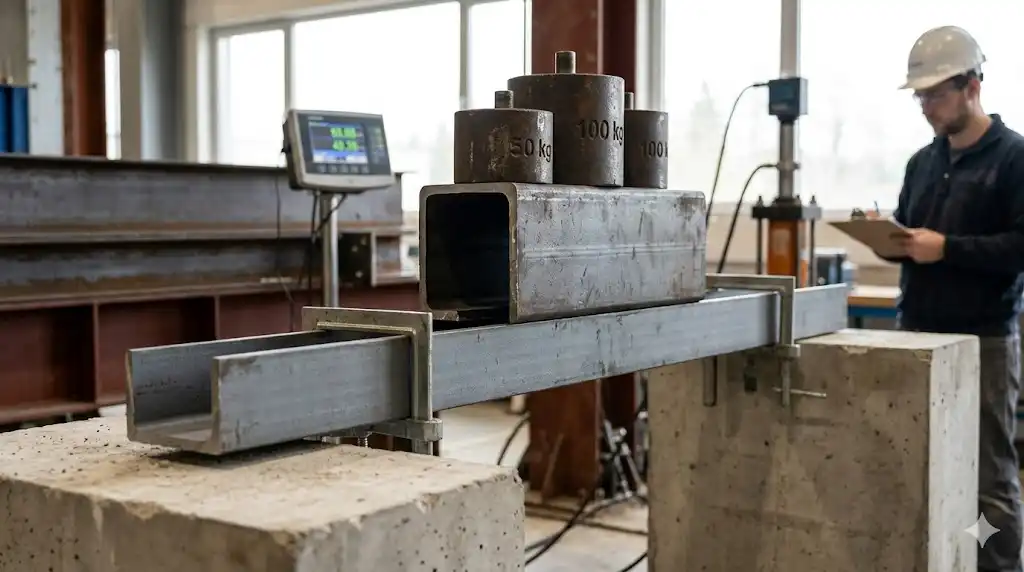

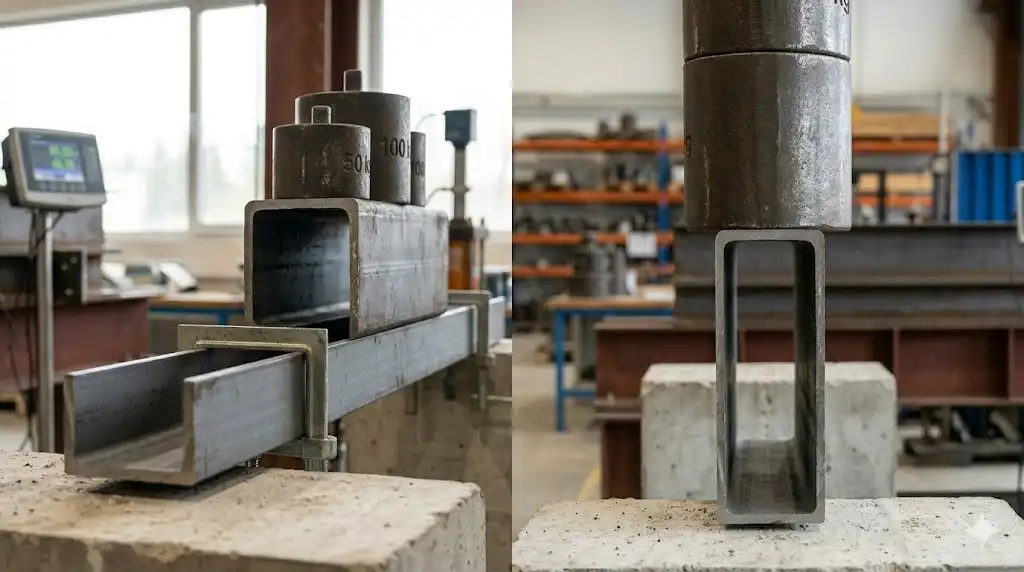

مقایسه بار مجاز چنل U افقی و چنل C عمودی

ویژگی	چنل U افقی	چنل C عمودی
مقاومت خمشی	متوسط	بالا
ممان اینرسی	کمتر	بیشتر
خیز در دهانه بلند	بیشتر	کمتر
تحمل بار متمرکز	مناسب	بسیار مناسب
کاربرد در ساپورت سنگین	محدود	ایده‌آل
هزینه اجرا	اقتصادی‌تر	کمی بالاتر
مناسب برای لوله‌های سنگین	در شرایط خاص	بله

به‌طور کلی، زمانی که هدف تحمل بارهای زیاد یا ایجاد دهانه‌های بلند باشد، چنل C عمودی گزینه مناسب‌تری خواهد بود. در مقابل، برای پروژه‌های سبک یا سیستم‌هایی که نیاز به اجرای سریع و اقتصادی دارند، چنل U افقی انتخاب قابل قبولی است.

استانداردهای مهم در طراحی بار مجاز چنل‌ها

طراحی سیستم‌های ساپورت نباید صرفاً بر اساس تجربه انجام شود. رعایت استانداردهای بین‌المللی باعث افزایش ایمنی و کاهش خطاهای اجرایی خواهد شد.

مهم‌ترین استانداردهای مورد استفاده عبارت‌اند از:

استاندارد ASTM

این استاندارد مشخصات مکانیکی فولاد، مقاومت کششی و الزامات تولید پروفیل‌های فلزی را تعیین می‌کند.

استاندارد AISC

راهنمای طراحی اعضای فولادی و محاسبات ظرفیت باربری در بسیاری از پروژه‌های صنعتی بر اساس دستورالعمل‌های AISC انجام می‌شود.

استاندارد ASME برای تاسیسات

در پروژه‌های مکانیکی و خطوط لوله، استانداردهای ASME به تعیین نحوه ساپورت‌گذاری و انتخاب اجزای نگهدارنده کمک می‌کنند.

الزامات طراحی لرزه‌ای

در مناطق زلزله‌خیز، سیستم ساپورت باید علاوه بر بارهای ثقلی، نیروهای جانبی ناشی از لرزش را نیز تحمل کند. در چنین شرایطی معمولاً استفاده از چنل C عمودی همراه با مهاربندهای مناسب توصیه می‌شود.

کدام نوع چنل برای چه کاربردی مناسب‌تر است؟

استفاده از چنل U افقی

این مدل برای پروژه‌های زیر گزینه مناسبی محسوب می‌شود:

• ساپورت سینی کابل سبک
• نگهداری لوله‌های کوچک
• نصب داکت‌های تهویه با وزن متوسط
• زیرسازی تجهیزات سبک ساختمانی

استفاده از چنل C عمودی

کاربردهای متداول این مدل شامل موارد زیر است:

• ساپورت خطوط لوله سنگین
• نگهداری تجهیزات مکانیکی و برقی
• اجرای شاسی‌های صنعتی
• زیرسازی سینی کابل‌های پرظرفیت
• پروژه‌های نفت، گاز و پتروشیمی

خطاهای رایج در انتخاب چنل برای سیستم ساپورت

بخش قابل توجهی از خرابی‌های سیستم‌های نگهدارنده ناشی از اشتباهات طراحی و اجرا است. برخی از متداول‌ترین خطاها عبارت‌اند از:

انتخاب چنل فقط بر اساس قیمت

در بسیاری از پروژه‌ها، تنها معیار انتخاب، هزینه اولیه است. این تصمیم می‌تواند در آینده باعث افزایش هزینه تعمیرات و تعویض تجهیزات شود.

نادیده گرفتن طول دهانه

گاهی از یک چنل سبک برای دهانه‌ای استفاده می‌شود که نیاز به مقطع قوی‌تر دارد. نتیجه این اشتباه، افزایش خیز و کاهش ایمنی خواهد بود.

استفاده از اتصالات نامناسب

چنل باکیفیت بدون استفاده از انکرها و بست‌های استاندارد، عملکرد مطلوبی نخواهد داشت.

عدم توجه به بارهای آینده

در برخی پروژه‌ها، احتمال توسعه تاسیسات در سال‌های آینده وجود دارد. اگر ظرفیت رزرو در طراحی در نظر گرفته نشود، کل سیستم نیازمند بازسازی خواهد شد.

بی‌توجهی به شرایط محیطی

محیط‌های مرطوب یا خورنده نیازمند استفاده از چنل‌های گالوانیزه گرم یا پوشش‌های مقاوم به خوردگی هستند. انتخاب نادرست متریال، ظرفیت باربری را در طول زمان کاهش می‌دهد.

۵ راهکار کاربردی برای انتخاب بهترین چنل ساپورت

۱. ابتدا نوع و وزن بار را دقیق محاسبه کنید

تمام تجهیزات، وزن لوله‌ها، سیال داخل آن‌ها و بارهای جانبی باید در محاسبات لحاظ شوند.

۲. فاصله تکیه‌گاه‌ها را بهینه انتخاب کنید

کاهش طول دهانه در بسیاری از مواقع باعث می‌شود بتوان از چنل اقتصادی‌تری استفاده کرد.

۳. به ظرفیت اتصالات توجه ویژه داشته باشید

ظرفیت کل سیستم برابر با ضعیف‌ترین عضو آن است؛ بنابراین انتخاب انکر، پیچ و مهره و براکت مناسب ضروری است.

۴. برای بارهای سنگین از چنل C عمودی استفاده کنید

اگر پروژه شامل تجهیزات سنگین، سینی کابل‌های بزرگ یا خطوط لوله صنعتی است، استفاده از چنل C عمودی معمولاً انتخاب مطمئن‌تری خواهد بود.

۵. محاسبات را بر اساس استاندارد انجام دهید

همیشه از جداول باربری تولیدکننده و ضوابط مهندسی معتبر برای انتخاب سایز و ضخامت چنل استفاده کنید.

سناریوی اجرایی؛ انتخاب چنل مناسب برای یک موتورخانه صنعتی

فرض کنید در یک موتورخانه قرار است مجموعه‌ای از لوله‌های فولادی آب گرم، سینی کابل برق و چند تجهیز مکانیکی روی سیستم ساپورت نصب شوند. وزن کل تجهیزات به همراه بارهای بهره‌برداری حدود ۴۵۰ کیلوگرم در هر دهانه برآورد شده است.

در مرحله نخست، پیمانکار تصمیم می‌گیرد از چنل U افقی استفاده کند تا هزینه خرید کاهش یابد. اما پس از انجام محاسبات مشخص می‌شود که میزان خیز در دهانه ۲ متری از حد مجاز بیشتر است. در ادامه، طراحی به استفاده از چنل C عمودی با ضخامت بالاتر تغییر می‌کند. این انتخاب باعث کاهش تغییر شکل، افزایش ضریب ایمنی و حذف نیاز به نصب ساپورت‌های اضافی می‌شود.

این مثال نشان می‌دهد که تصمیم‌گیری صحیح تنها بر پایه قیمت امکان‌پذیر نیست و بررسی پارامترهای فنی اهمیت بیشتری دارد.

جمع‌بندی

بار مجاز چنل U افقی و چنل C عمودی تحت تأثیر عواملی مانند هندسه مقطع، ضخامت ورق، طول دهانه، نوع بار و کیفیت اتصالات قرار دارد. اگرچه چنل U افقی برای بسیاری از پروژه‌های سبک و نیمه‌سنگین گزینه‌ای اقتصادی و کاربردی است، اما در سیستم‌هایی که بارهای بالا یا دهانه‌های بلند وجود دارد، چنل C عمودی به دلیل ممان اینرسی بیشتر و مقاومت خمشی بالاتر عملکرد بهتری ارائه می‌دهد.

انتخاب صحیح پروفیل ساپورت باید بر اساس محاسبات مهندسی و استانداردهای معتبر انجام شود. در نهایت، بهترین گزینه مدلی است که علاوه بر تأمین ایمنی، امکان توسعه آینده و کاهش هزینه‌های نگهداری را نیز فراهم کند.

سوالات متداول

بار مجاز چنل U افقی چگونه محاسبه می‌شود؟

ظرفیت باربری این پروفیل بر اساس ابعاد مقطع، ضخامت ورق، فاصله تکیه‌گاه‌ها و نوع بارگذاری توسط محاسبات مقاومت مصالح یا جداول فنی تولیدکننده تعیین می‌شود.

آیا چنل C عمودی همیشه از چنل U افقی قوی‌تر است؟

در اغلب شرایط بله، زیرا نحوه قرارگیری مقطع باعث افزایش ممان اینرسی و مقاومت خمشی می‌شود؛ با این حال ابعاد و ضخامت پروفیل نیز نقش مهمی دارند.

برای ساپورت سینی کابل کدام نوع چنل مناسب‌تر است؟

در سینی کابل‌های سبک، چنل U افقی کافی است، اما برای سینی‌های سنگین و دهانه‌های بزرگ، چنل C عمودی انتخاب بهتری خواهد بود.

آیا ضخامت بیشتر همیشه به معنای تحمل بار بالاتر است؟

به‌طور کلی بله، اما افزایش ضخامت باید همراه با طراحی صحیح و انتخاب مناسب اتصالات باشد.

چرا طول دهانه روی ظرفیت باربری تأثیر دارد؟

افزایش فاصله میان تکیه‌گاه‌ها باعث افزایش لنگر خمشی و خیز شده و ظرفیت مجاز بار را کاهش می‌دهد.

در محیط‌های مرطوب از چه نوع چنلی باید استفاده کرد؟

استفاده از چنل‌های گالوانیزه گرم یا دارای پوشش ضدخوردگی برای جلوگیری از کاهش مقاومت در طول زمان توصیه می‌شود.

آیا می‌توان از چنل U برای نگهداری لوله‌های سنگین استفاده کرد؟

بله، اما تنها در صورتی که محاسبات سازه‌ای آن را تأیید کند و فاصله ساپورت‌ها به‌درستی طراحی شده باشد.

مهم‌ترین اشتباه در انتخاب سیستم ساپورت چیست؟

انتخاب چنل صرفاً بر اساس قیمت و بدون توجه به بار واقعی و استانداردهای طراحی، رایج‌ترین خطای اجرایی محسوب می‌شود.
