مقدمه

انتخاب نوع مناسب چنل در پروژه‌های تاسیساتی، یکی از مهم‌ترین تصمیم‌هایی است که می‌تواند بر سرعت اجرا، هزینه نهایی، ایمنی و قابلیت توسعه سیستم تأثیر بگذارد. در میان انواع مختلف پروفیل‌های ساپورت، دو مدل چنل سوراخ‌دار (Slotted Channel) و چنل ساده بیش از سایر گزینه‌ها مورد استفاده قرار می‌گیرند. هرچند در نگاه اول تفاوت این دو محصول تنها به وجود یا عدم وجود شیارها و سوراخ‌های استاندارد محدود می‌شود، اما در عمل ویژگی‌های مکانیکی، روش نصب و حوزه کاربرد آن‌ها تفاوت‌های قابل توجهی دارد.

بسیاری از پیمانکاران و مجریان پروژه هنگام خرید تجهیزات ساپورت این سؤال را مطرح می‌کنند که برای نصب سینی کابل، لوله‌های تاسیساتی، داکت‌های تهویه یا تجهیزات الکترومکانیکال، چنل سوراخ‌دار انتخاب بهتری است یا چنل ساده؟ پاسخ به این پرسش به عواملی مانند نوع پروژه، میزان بار، سرعت اجرای مورد انتظار و نیاز به تغییرات آتی بستگی دارد.

شناخت دقیق مزایا، محدودیت‌ها و کاربردهای هر یک از این دو نوع چنل، علاوه بر افزایش کیفیت اجرا، از بروز هزینه‌های اضافی در مراحل توسعه یا نگهداری پروژه جلوگیری می‌کند. در ادامه، این دو مدل از جنبه‌های فنی، اجرایی و اقتصادی به‌صورت کامل مقایسه خواهند شد.

چنل سوراخ‌دار یا چنل ساده؛ کدام بهتر است؟

چنل سوراخ‌دار (Slotted Channel) به دلیل داشتن شیارها و سوراخ‌های استاندارد، امکان نصب سریع‌تر تجهیزات، جابه‌جایی آسان اتصالات و توسعه آینده سیستم را فراهم می‌کند. در مقابل، چنل ساده استحکام بیشتری در برخی شرایط خاص دارد و برای پروژه‌هایی که نیاز به سوراخ‌کاری اختصاصی یا بارهای ویژه دارند، گزینه مناسبی محسوب می‌شود. در اغلب پروژه‌های تاسیساتی مدرن، چنل سوراخ‌دار به دلیل کاهش زمان اجرا و انعطاف‌پذیری بالاتر، انتخاب محبوب‌تری است.

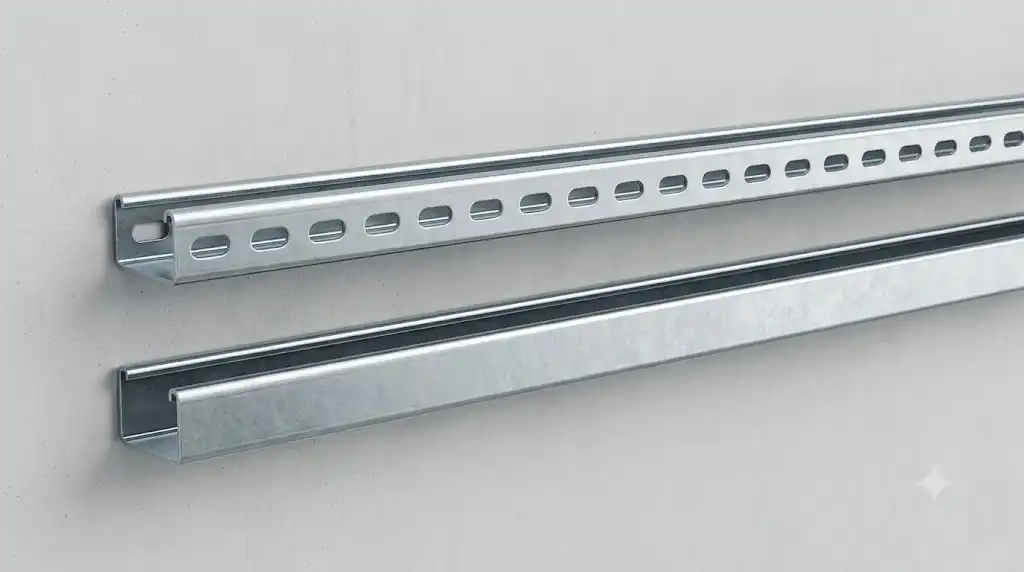

چنل سوراخ‌دار و چنل ساده چیست؟

چنل یا پروفیل ساپورت یکی از اجزای اصلی زیرساخت‌های مکانیکی و الکتریکی ساختمان‌ها و صنایع است. این مقاطع معمولاً از فولاد گالوانیزه یا فولاد با پوشش ضدخوردگی تولید می‌شوند و به‌عنوان پایه نگهدارنده انواع لوله، سینی کابل، داکت هوا و تجهیزات مکانیکی مورد استفاده قرار می‌گیرند.

چنل سوراخ‌دار (Slotted Channel)

چنل سوراخ‌دار دارای مجموعه‌ای از سوراخ‌ها یا شیارهای استاندارد در طول بدنه است که امکان اتصال مستقیم انواع پیچ، مهره فنری، بست و براکت را فراهم می‌کند. این طراحی باعث می‌شود بسیاری از عملیات سوراخ‌کاری و برش در محل پروژه حذف شود.

ویژگی‌های اصلی چنل سوراخ‌دار:

• دارای سوراخ یا شیارهای منظم استاندارد
• نصب سریع و بدون نیاز به سوراخ‌کاری اضافی
• امکان جابه‌جایی و تنظیم محل اتصالات
• مناسب برای پروژه‌های مدرن و توسعه‌پذیر

چنل ساده

چنل ساده فاقد سوراخ یا شیار از پیش طراحی‌شده است و سطحی یکپارچه دارد. در این مدل، محل سوراخ‌ها و اتصالات متناسب با نیاز پروژه توسط مجری یا کارگاه تعیین می‌شود.

مهم‌ترین ویژگی‌های چنل ساده عبارت‌اند از:

• ساختار یکنواخت و بدون برش اولیه
• قابلیت سفارشی‌سازی محل اتصالات
• مناسب برای پروژه‌های خاص یا بارهای ویژه
• امکان اجرای سوراخ‌کاری طبق نقشه اجرایی

اهمیت انتخاب نوع چنل در پروژه‌های تاسیساتی

سیستم ساپورت تاسیسات وظیفه تحمل وزن و تثبیت تجهیزات مختلف را بر عهده دارد. هرگونه ضعف در انتخاب اجزای این سیستم می‌تواند منجر به افزایش خیز، لرزش، دشواری تعمیرات و حتی آسیب به تجهیزات شود.

علاوه بر ظرفیت باربری، عوامل دیگری مانند سرعت نصب، سهولت نگهداری، هزینه نیروی انسانی و قابلیت توسعه نیز در انتخاب میان چنل سوراخ‌دار و ساده تأثیرگذار هستند. به همین دلیل، امروزه در پروژه‌های بزرگ ساختمانی و صنعتی، انتخاب نوع چنل بخشی از فرآیند مهندسی ارزش (Value Engineering) محسوب می‌شود.

مقایسه فنی چنل سوراخ‌دار و چنل ساده

سرعت نصب

یکی از مهم‌ترین مزایای چنل سوراخ‌دار، حذف عملیات سوراخ‌کاری در محل است. مجری می‌تواند بدون استفاده از ابزارهای برش و دریل، اتصالات را مستقیماً روی شیارهای آماده نصب کند.

در مقابل، استفاده از چنل ساده معمولاً نیازمند اندازه‌گیری، علامت‌گذاری و سوراخ‌کاری در محل پروژه است که زمان اجرا را افزایش می‌دهد.

انعطاف‌پذیری در تغییرات

پروژه‌های تاسیساتی معمولاً در طول اجرا یا در مراحل بهره‌برداری با تغییراتی همراه هستند. در چنین شرایطی، امکان جابه‌جایی بست‌ها و تجهیزات اهمیت زیادی پیدا می‌کند.

چنل سوراخ‌دار این قابلیت را فراهم می‌کند که محل قرارگیری بست‌ها بدون نیاز به ایجاد سوراخ جدید تغییر کند، در حالی که در چنل ساده انجام این کار به عملیات مکانیکی اضافی نیاز دارد.

استحکام مکانیکی

وجود سوراخ‌ها باعث کاهش جزئی سطح مقطع مؤثر چنل سوراخ‌دار می‌شود. با این حال، تولیدکنندگان معتبر ابعاد و فواصل شیارها را به‌گونه‌ای طراحی می‌کنند که این کاهش تأثیر قابل توجهی بر عملکرد سازه نداشته باشد.

از سوی دیگر، چنل ساده به دلیل یکپارچگی سطح، در برخی کاربردهای خاص که بارهای سنگین یا شرایط ویژه وجود دارد، می‌تواند عملکرد بهتری داشته باشد.

هزینه اجرا

هرچند قیمت خرید چنل سوراخ‌دار معمولاً کمی بیشتر از نوع ساده است، اما کاهش زمان نصب و حذف عملیات سوراخ‌کاری باعث کاهش هزینه کل پروژه می‌شود. در بسیاری از پروژه‌های بزرگ، این صرفه‌جویی در زمان و نیروی کار اختلاف قیمت اولیه را جبران می‌کند.

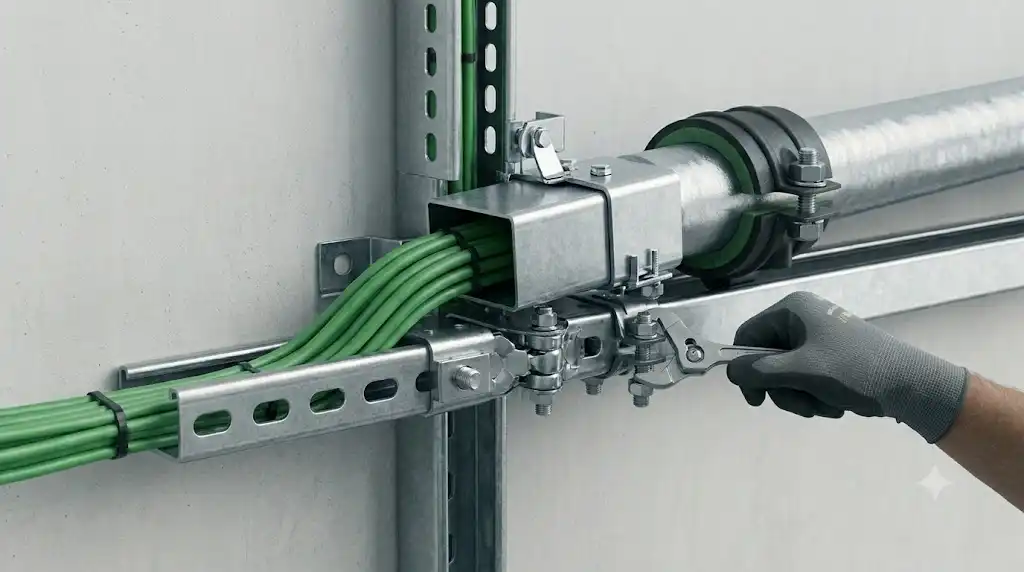

تفاوت چنل Slotted و ساده از نظر نصب تجهیزات تاسیساتی

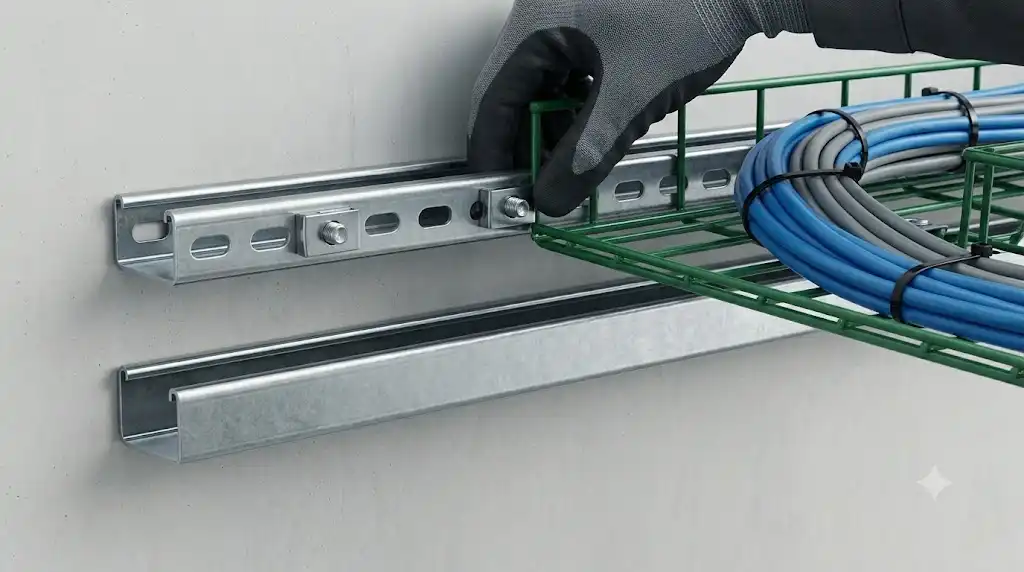

نصب سینی کابل

برای اجرای شبکه‌های برق و دیتاسنتر، استفاده از چنل سوراخ‌دار رایج‌تر است. وجود شیارهای آماده، امکان نصب انواع براکت و بست سینی کابل را در کوتاه‌ترین زمان فراهم می‌کند.

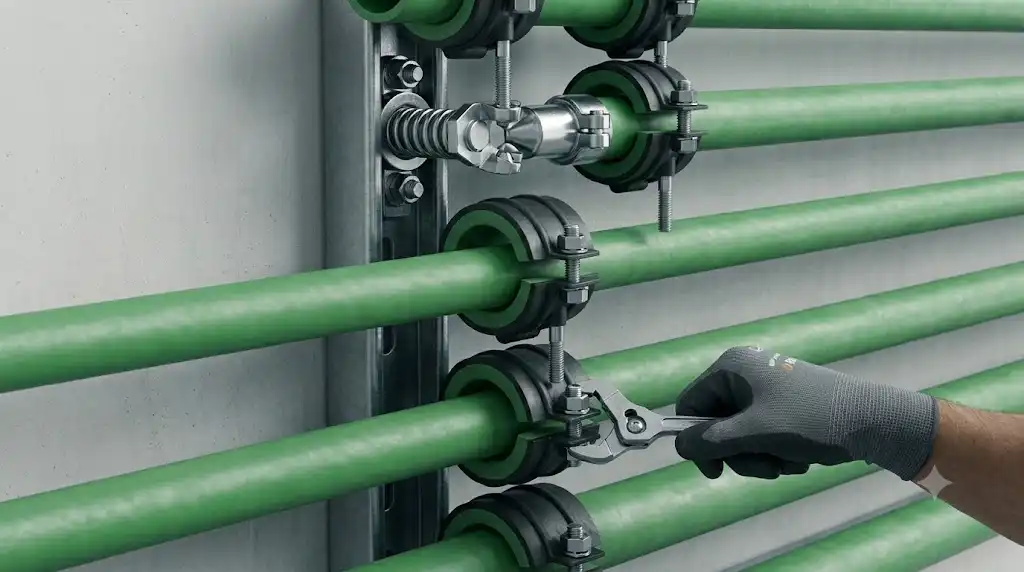

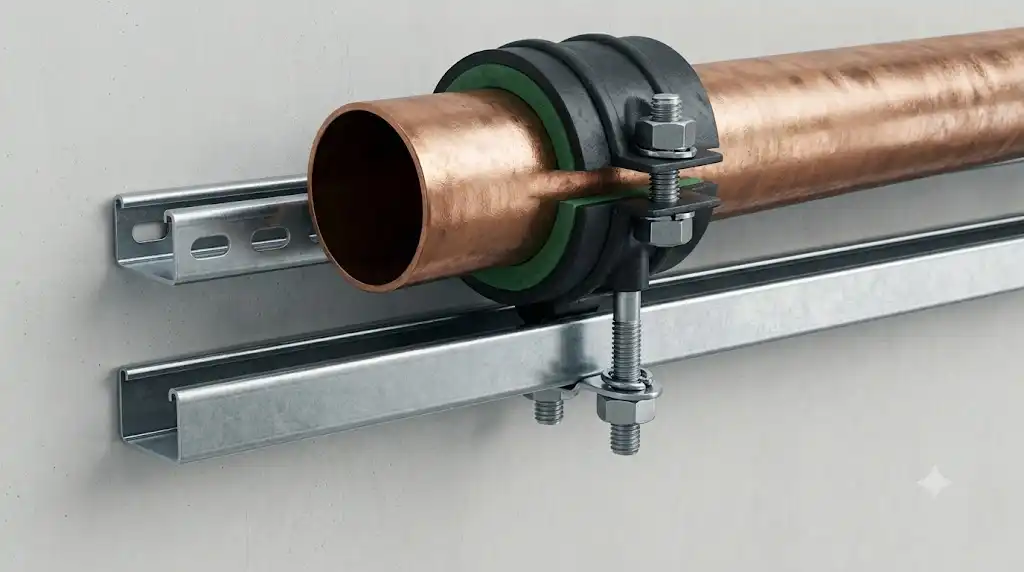

ساپورت لوله‌های تاسیساتی

در خطوط لوله آب، آتش‌نشانی، گاز و تهویه مطبوع، هر دو مدل قابل استفاده هستند؛ اما در پروژه‌هایی که احتمال تغییر مسیر لوله‌ها وجود دارد، چنل سوراخ‌دار مزیت بیشتری دارد.

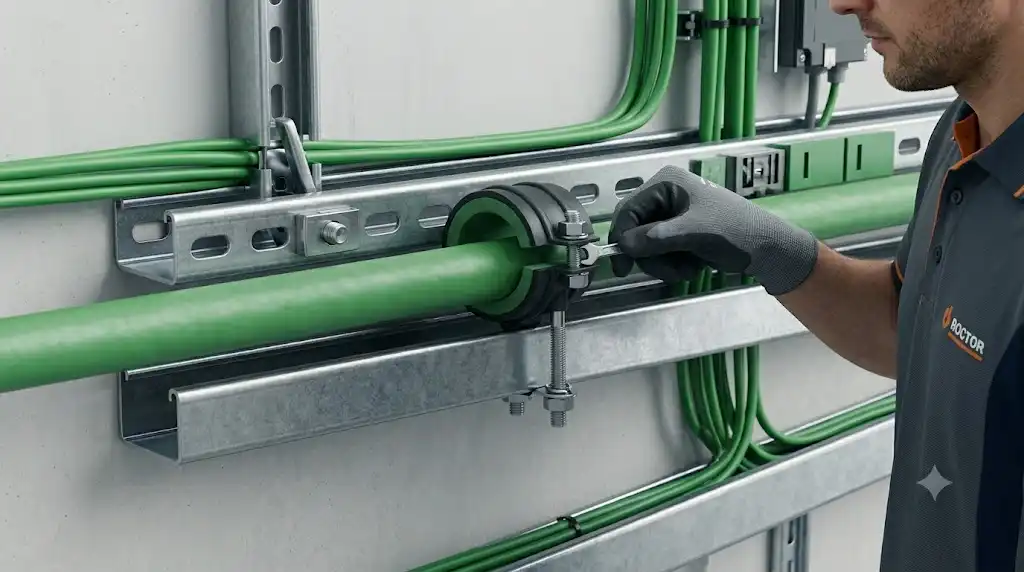

نصب تجهیزات مکانیکی

تجهیزاتی مانند هواساز، پمپ، فن و تابلوهای برق نیازمند سیستم ساپورت مطمئن هستند. در این کاربردها، اگر محل نصب از ابتدا مشخص و ثابت باشد، چنل ساده می‌تواند گزینه مناسبی باشد. با این حال، برای پروژه‌های توسعه‌پذیر معمولاً چنل Slotted ترجیح داده می‌شود.

استانداردهای مرتبط با تولید و استفاده از چنل‌های تاسیساتی

کیفیت چنل مورد استفاده، علاوه بر طراحی مناسب، به رعایت استانداردهای تولید نیز وابسته است. مهم‌ترین استانداردهای مرتبط عبارت‌اند از:

ASTM

این استاندارد مشخصات فولاد، خواص مکانیکی و کیفیت مواد اولیه را تعیین می‌کند.

ISO 1461

برای پوشش گالوانیزه گرم و مقاومت در برابر خوردگی، استاندارد ISO 1461 یکی از مهم‌ترین مراجع محسوب می‌شود.

استانداردهای ASME و NFPA

در پروژه‌های مکانیکی و سیستم‌های آتش‌نشانی، نحوه طراحی و نصب ساپورت‌ها بر اساس الزامات این استانداردها انجام می‌شود.

ضوابط لرزه‌ای

در ساختمان‌های واقع در مناطق زلزله‌خیز، سیستم ساپورت باید علاوه بر تحمل بارهای ثقلی، توانایی مقابله با نیروهای جانبی را نیز داشته باشد. استفاده از اتصالات استاندارد در چنل سوراخ‌دار، اجرای این الزامات را ساده‌تر می‌کند.

مزایا و معایب چنل سوراخ‌دار

مزایا

• کاهش زمان نصب
• عدم نیاز به سوراخ‌کاری در محل
• امکان تغییر و توسعه سیستم
• سازگاری با انواع اتصالات استاندارد
• کاهش هزینه نیروی انسانی

معایب

• قیمت اولیه کمی بالاتر
• کاهش جزئی سطح مقطع به دلیل وجود شیارها
• وابستگی به ابعاد استاندارد سوراخ‌ها

مزایا و معایب چنل ساده

مزایا

• ساختار یکپارچه و مقاوم
• قابلیت تعیین محل سوراخ‌ها مطابق نیاز پروژه
• مناسب برای بارهای خاص و سفارشی
• قیمت خرید پایین‌تر

معایب

• زمان نصب بیشتر
• نیاز به ابزار و عملیات سوراخ‌کاری
• دشواری در ایجاد تغییرات بعدی
• افزایش هزینه اجرا در پروژه‌های بزرگ

خطاهای رایج در انتخاب چنل برای تاسیسات

انتخاب بر اساس قیمت اولیه

برخی کارفرمایان تنها به هزینه خرید توجه می‌کنند و هزینه‌های نصب و توسعه آینده را نادیده می‌گیرند.

استفاده از چنل ساده در پروژه‌های توسعه‌پذیر

در مراکز داده، بیمارستان‌ها یا ساختمان‌های هوشمند که احتمال اضافه شدن تجهیزات وجود دارد، استفاده از چنل ساده می‌تواند در آینده مشکلات متعددی ایجاد کند.

عدم توجه به ظرفیت باربری

گاهی تصور می‌شود وجود سوراخ‌ها باعث کاهش شدید مقاومت چنل می‌شود؛ در حالی که در محصولات استاندارد، طراحی شیارها بر اساس محاسبات مهندسی انجام شده است.

استفاده از اتصالات غیراستاندارد

حتی بهترین نوع چنل نیز در صورت استفاده از بست‌ها و انکرهای نامناسب، عملکرد مطلوبی نخواهد داشت.

۵ راهکار برای انتخاب بهترین چنل در پروژه‌های تاسیساتی

۱. نوع پروژه را مشخص کنید

اگر پروژه احتمال توسعه و تغییرات آینده دارد، چنل سوراخ‌دار گزینه بهتری خواهد بود.

۲. هزینه کل اجرا را محاسبه کنید

تنها قیمت خرید پروفیل را در نظر نگیرید؛ هزینه نیروی کار و زمان نصب نیز اهمیت زیادی دارد.

۳. بارهای واقعی سیستم را ارزیابی کنید

پیش از انتخاب نوع چنل، وزن تجهیزات، لوله‌ها و سینی کابل‌ها باید به‌صورت دقیق محاسبه شود.

۴. از محصولات استاندارد استفاده کنید

چنل‌های دارای پوشش گالوانیزه استاندارد و تولیدشده بر اساس الزامات بین‌المللی، دوام و ایمنی بیشتری دارند.

۵. به آینده پروژه فکر کنید

در پروژه‌هایی که احتمال توسعه وجود دارد، انتخاب چنل سوراخ‌دار می‌تواند هزینه تغییرات بعدی را به شکل چشمگیری کاهش دهد.

سناریوی اجرایی؛ انتخاب چنل مناسب برای یک مجتمع تجاری

فرض کنید یک مجتمع تجاری بزرگ در مرحله اجرای تاسیسات مکانیکی و الکتریکی قرار دارد. در این پروژه، چندین کیلومتر سینی کابل، خطوط لوله اطفای حریق و کانال‌های تهویه باید روی سیستم ساپورت نصب شوند.

در طراحی اولیه، استفاده از چنل ساده برای کاهش هزینه خرید پیشنهاد می‌شود. اما پس از بررسی زمان‌بندی پروژه مشخص می‌شود که سوراخ‌کاری و آماده‌سازی هر شاخه چنل، مدت زمان اجرا را به شکل قابل توجهی افزایش می‌دهد. در نهایت، پیمانکار تصمیم می‌گیرد از چنل سوراخ‌دار استفاده کند. این تغییر باعث کاهش زمان نصب، سهولت تغییرات اجرایی و امکان توسعه تجهیزات در سال‌های آینده می‌شود.

تجربه این پروژه نشان داد که در بسیاری از موارد، انتخاب گزینه‌ای با هزینه اولیه کمی بالاتر می‌تواند هزینه کل چرخه عمر سیستم را کاهش دهد.

جمع‌بندی

مقایسه چنل سوراخ‌دار (Slotted) و چنل ساده نشان می‌دهد که هرکدام برای شرایط خاصی طراحی شده‌اند. چنل سوراخ‌دار به دلیل وجود شیارهای استاندارد، سرعت نصب بالا، انعطاف‌پذیری مناسب و قابلیت توسعه آینده، انتخاب ایده‌آلی برای بیشتر پروژه‌های تاسیساتی مدرن به شمار می‌رود. در مقابل، چنل ساده با ساختار یکپارچه و قابلیت سفارشی‌سازی، در پروژه‌هایی با نیازهای ویژه یا بارهای خاص کاربرد دارد.

انتخاب بهترین گزینه باید بر اساس نوع کاربری، شرایط اجرایی، محاسبات باربری و استانداردهای فنی انجام شود. در نهایت، توجه به هزینه کل پروژه و نه صرفاً قیمت خرید اولیه، می‌تواند به تصمیم‌گیری صحیح و افزایش بهره‌وری سیستم ساپورت کمک کند.

سوالات متداول

چنل سوراخ‌دار چیست؟

این نوع پروفیل ساپورت با شیارها یا سوراخ‌های استاندارد تولید می‌شود تا نصب انواع بست، مهره فنری و تجهیزات تاسیساتی با سرعت و دقت بیشتری انجام شود.

چنل ساده چه تفاوتی با چنل Slotted دارد؟

برخلاف مدل Slotted، در چنل ساده هیچ سوراخ آماده‌ای روی بدنه وجود ندارد و محل ایجاد اتصالات باید متناسب با نیاز پروژه در زمان اجرا سوراخ‌کاری شود.

برای نصب سینی کابل کدام نوع چنل بهتر است؟

در اغلب پروژه‌ها، چنل سوراخ‌دار به دلیل نصب سریع‌تر و انعطاف بیشتر، گزینه مناسب‌تری برای سینی کابل محسوب می‌شود.

آیا وجود سوراخ‌ها مقاومت چنل را کاهش می‌دهد؟

در محصولات استاندارد، طراحی شیارها به‌گونه‌ای انجام می‌شود که کاهش مقاومت در محدوده مجاز مهندسی باقی بماند.

چنل ساده برای چه پروژه‌هایی مناسب‌تر است؟

پروژه‌هایی که نیاز به سوراخ‌کاری سفارشی یا تحمل بارهای خاص دارند، معمولاً از چنل ساده استفاده می‌کنند.

آیا چنل سوراخ‌دار گران‌تر است؟

قیمت خرید آن معمولاً کمی بیشتر است، اما کاهش هزینه نصب و نیروی انسانی این اختلاف را جبران می‌کند.

بهترین متریال برای چنل‌های تاسیساتی چیست؟

چنل‌های فولادی گالوانیزه گرم یا گالوانیزه با پوشش استاندارد، مقاومت بالایی در برابر خوردگی و شرایط محیطی دارند.

مهم‌ترین عامل انتخاب بین چنل سوراخ‌دار و ساده چیست؟

نوع پروژه، سرعت اجرا، احتمال توسعه آینده و محاسبات باربری، مهم‌ترین معیارهای انتخاب هستند.
