مقدمه
افزایش سرمایه‌گذاری در نیروگاه‌های خورشیدی موجب شده انتخاب سازه نگهدارنده پنل‌ها به یکی از مهم‌ترین تصمیمات مهندسی تبدیل شود. هرچند بازدهی پنل‌های خورشیدی نقش تعیین‌کننده‌ای در تولید انرژی دارد، اما استحکام سازه زیرین نیز مستقیماً بر طول عمر، ایمنی و عملکرد کل سیستم تأثیر می‌گذارد.
در میان مقاطع فلزی مورد استفاده در زیرسازی پنل‌های خورشیدی، چنل U و چنل C بیشترین کاربرد را دارند. بسیاری از طراحان سازه، مجریان نیروگاه‌های خورشیدی و پیمانکاران صنعتی هنگام انتخاب بین این دو مقطع با پرسشی مهم روبه‌رو می‌شوند: کدام گزینه مقاومت بیشتری دارد و برای شرایط مختلف مناسب‌تر است؟
پاسخ این سؤال تنها به شکل ظاهری پروفیل وابسته نیست. پارامترهایی مانند ظرفیت باربری، مقاومت در برابر خمش، رفتار سازه‌ای در برابر باد، میزان مصرف فولاد، روش نصب و هزینه‌های اجرایی نیز باید بررسی شوند. به همین دلیل شناخت تفاوت‌های فنی میان چنل U و چنل C می‌تواند از بروز هزینه‌های اضافی و مشکلات سازه‌ای در آینده جلوگیری کند.
چنل U مقاوم‌تر است یا چنل C؟
در اغلب سازه‌های خورشیدی، چنل C به دلیل داشتن لبه‌های برگشتی، مقاومت خمشی و پیچشی بیشتری نسبت به چنل U دارد. با این حال، چنل U در برخی پروژه‌های سبک‌تر، از نظر اقتصادی و سهولت نصب گزینه مناسبی محسوب می‌شود. انتخاب نهایی باید براساس شرایط بارگذاری، سرعت باد، ابعاد سازه و نوع نیروگاه انجام شود.
چنل U چیست؟
چنل U نوعی پروفیل فولادی باز است که سطح مقطع آن شباهت زیادی به حرف U انگلیسی دارد. این مقطع از یک جان مرکزی و دو بال عمودی تشکیل شده و در صنایع مختلف ساختمانی و صنعتی کاربرد فراوانی دارد.
سادگی طراحی باعث شده تولید و نصب این پروفیل نسبتاً آسان باشد. از سوی دیگر، وزن کمتر آن در برخی پروژه‌ها به کاهش هزینه‌های حمل‌ونقل کمک می‌کند.
ویژگی‌های اصلی چنل U
- ساختار ساده و اقتصادی
- تولید آسان در ابعاد مختلف
- وزن مناسب
- قابلیت جوشکاری بالا
- نصب سریع در پروژه‌های کوچک و متوسط
- کاربرد گسترده در زیرسازی سبک
چنل C چیست؟
چنل C از نظر ظاهری به چنل U شباهت دارد اما در انتهای بال‌ها دارای خم یا لبه برگشتی است. همین تفاوت ظاهری کوچک باعث افزایش قابل توجه مقاومت مکانیکی آن می‌شود.
وجود لبه‌های تقویتی موجب افزایش ممان اینرسی مقطع شده و توان تحمل بارهای جانبی را بیشتر می‌کند. به همین دلیل در بسیاری از نیروگاه‌های خورشیدی مدرن، چنل C به‌عنوان انتخاب اول مهندسان شناخته می‌شود.
ویژگی‌های مهم چنل C
- استحکام سازه‌ای بالا
- مقاومت بیشتر در برابر کمانش
- عملکرد بهتر در بارهای دینامیکی
- قابلیت تحمل نیروهای باد شدید
- مناسب برای دهانه‌های بزرگ‌تر
- طول عمر بالاتر در شرایط سخت محیطی
اهمیت انتخاب پروفیل مناسب در سازه پنل خورشیدی
نیروگاه خورشیدی در تمام طول عمر خود تحت تأثیر عوامل محیطی مختلف قرار دارد. باد، باران، برف، تغییرات دما و ارتعاشات مداوم می‌توانند به سازه فشار وارد کنند.
چنانچه مقطع انتخابی از مقاومت کافی برخوردار نباشد، احتمال تغییر شکل سازه، کاهش زاویه بهینه پنل و حتی آسیب به تجهیزات افزایش می‌یابد. به همین علت استانداردهای بین‌المللی طراحی نیروگاه‌های خورشیدی بر انتخاب صحیح اعضای سازه‌ای تأکید ویژه دارند.
بر اساس دستورالعمل‌های طراحی سازه‌های فلزی و استانداردهای مرتبط با بار باد، سازه نگهدارنده باید بتواند نیروهای وارده را در تمام طول دوره بهره‌برداری تحمل کند.

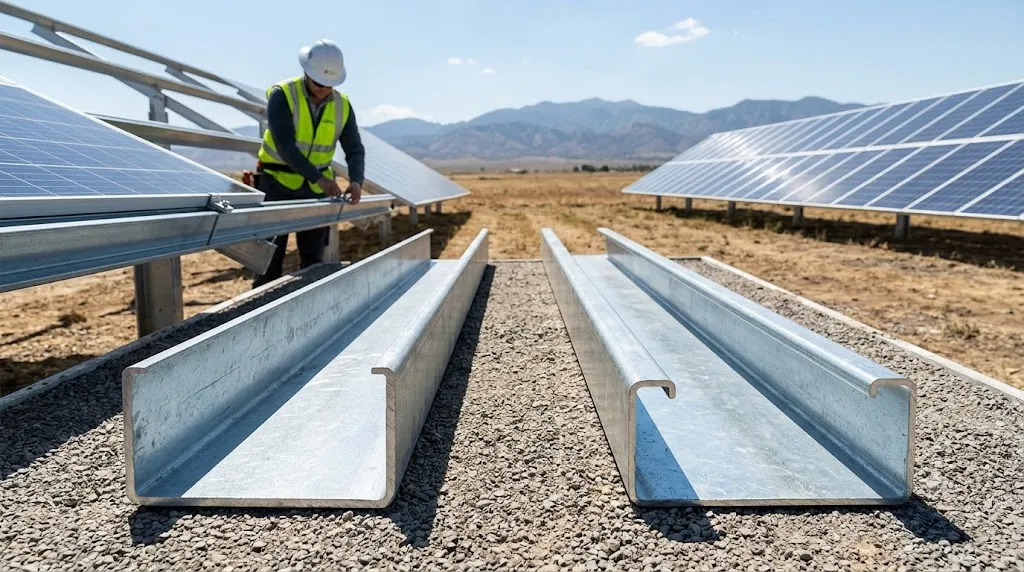

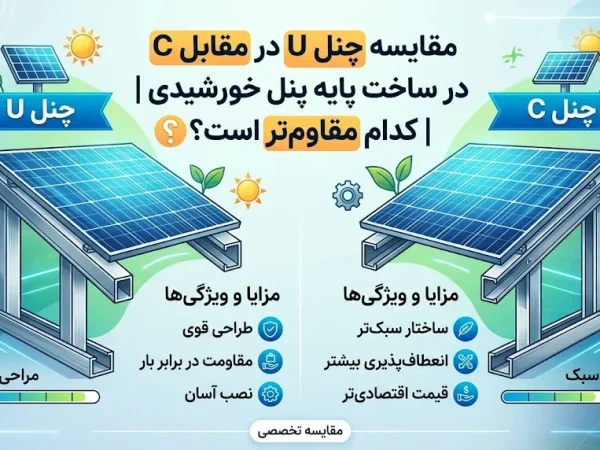

مقایسه فنی چنل U و چنل C در ساخت پایه پنل خورشیدی

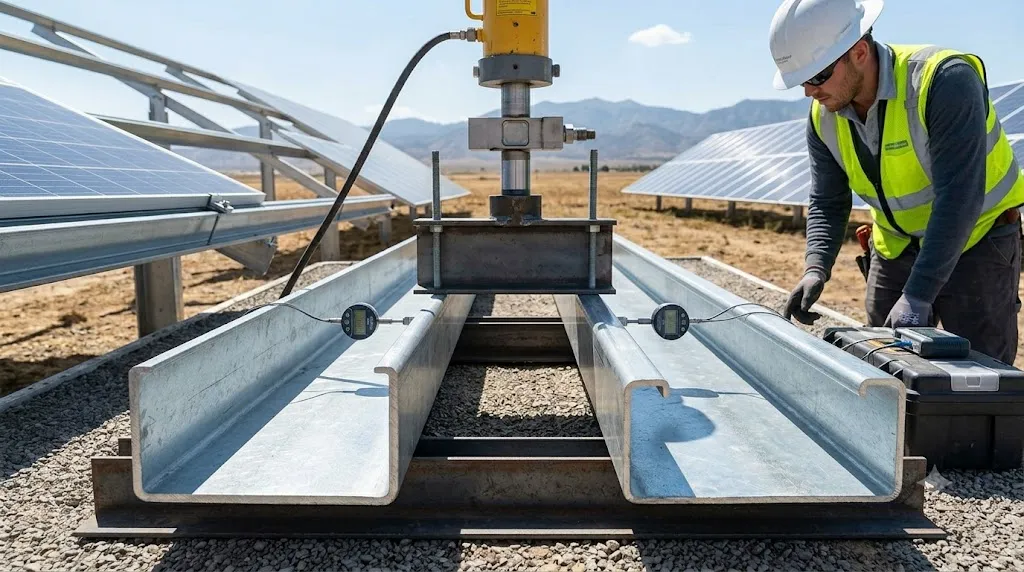

مقاومت خمشی
هنگام وزش باد یا اعمال بار برف، اعضای سازه تحت تنش خمشی قرار می‌گیرند.
چنل C به دلیل برخورداری از لبه‌های تقویتی، ممان اینرسی بیشتری دارد. این ویژگی موجب کاهش تغییر شکل و افزایش ظرفیت تحمل بار می‌شود.
در مقابل، چنل U در برابر خمش عملکرد قابل قبولی دارد اما در دهانه‌های بلندتر ضعف بیشتری نشان می‌دهد.
نتیجه:
- برنده مقاومت خمشی: چنل C
مقاومت پیچشی
بارهای نامتقارن یکی از چالش‌های رایج نیروگاه‌های خورشیدی هستند. وزش باد از زوایای مختلف می‌تواند باعث پیچش سازه شود.
ساختار تقویت‌شده چنل C توان مقابله با نیروهای پیچشی را افزایش می‌دهد. در حالی که چنل U به دلیل باز بودن مقطع، حساسیت بیشتری نسبت به پیچش دارد.
نتیجه:
- برنده مقاومت پیچشی: چنل C
مقاومت در برابر کمانش
کمانش یکی از مهم‌ترین عوامل شکست اعضای فشاری محسوب می‌شود.
طراحی هندسی چنل C موجب توزیع بهتر تنش‌ها شده و احتمال کمانش را کاهش می‌دهد. این مزیت در سازه‌های بلند یا مناطق بادخیز اهمیت بیشتری پیدا می‌کند.
نتیجه:
- برنده مقاومت در برابر کمانش: چنل C
وزن سازه
کاهش وزن در برخی پروژه‌ها اهمیت اقتصادی دارد.
در شرایط مساوی، چنل U معمولاً وزن کمتری نسبت به چنل C دارد. این موضوع می‌تواند هزینه‌های حمل و نصب را کاهش دهد.
نتیجه:
- برنده وزن کمتر: چنل U
سهولت نصب
پیمانکاران اجرایی اغلب سرعت نصب را یکی از معیارهای اصلی انتخاب مقاطع می‌دانند.
ساختار ساده چنل U امکان برش، سوراخ‌کاری و مونتاژ آسان‌تری را فراهم می‌کند. البته بسیاری از چنل‌های C مدرن نیز به‌صورت پانچ‌شده تولید می‌شوند و نصب سریعی دارند.
نتیجه:
- برتری نسبی: چنل U
مقایسه اقتصادی چنل U و چنل C
نگاه صرف به قیمت خرید می‌تواند گمراه‌کننده باشد. هرچند چنل U معمولاً ارزان‌تر است، اما باید هزینه چرخه عمر پروژه نیز در نظر گرفته شود.
در نیروگاه‌های بزرگ، استفاده از چنل C ممکن است هزینه اولیه بیشتری ایجاد کند، اما کاهش نیاز به تعمیرات و افزایش پایداری سازه در بلندمدت این اختلاف را جبران می‌کند.
عوامل مؤثر بر هزینه عبارت‌اند از:
- قیمت فولاد مصرفی
- هزینه حمل
- هزینه نصب
- هزینه نگهداری
- طول عمر سازه
- مقاومت در برابر شرایط جوی

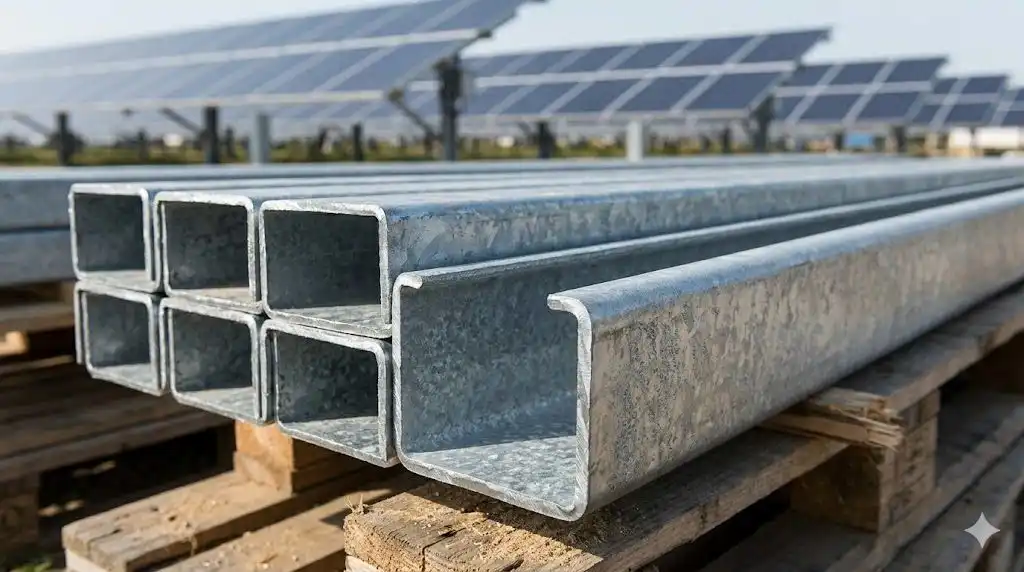

عملکرد چنل U و C در مناطق بادخیز
سرعت باد در بسیاری از مناطق می‌تواند به بیش از ۱۲۰ کیلومتر بر ساعت برسد. در چنین شرایطی سازه باید مقاومت کافی در برابر بارهای جانبی داشته باشد.
چنل C به دلیل صلبیت بالاتر، رفتار بهتری در برابر مکش و فشار باد از خود نشان می‌دهد. همین موضوع باعث شده بسیاری از نیروگاه‌های خورشیدی بزرگ در مناطق کویری و ساحلی از این مقطع استفاده کنند.
در مقابل، چنل U بیشتر در پروژه‌هایی با بارگذاری سبک یا شرایط محیطی ملایم کاربرد دارد.
عملکرد در مناطق برف‌گیر
بار برف می‌تواند وزن قابل توجهی به سازه تحمیل کند.
هنگامی که ضخامت برف افزایش پیدا می‌کند، اعضای نگهدارنده باید ظرفیت تحمل بار بیشتری داشته باشند. چنل C به علت مقاومت خمشی بالاتر معمولاً انتخاب مناسب‌تری برای مناطق سردسیر محسوب می‌شود.
خطاهای رایج هنگام انتخاب چنل برای سازه خورشیدی
انتخاب صرفاً بر اساس قیمت
برخی کارفرمایان تنها هزینه خرید را معیار تصمیم‌گیری قرار می‌دهند. این رویکرد ممکن است در آینده هزینه‌های سنگینی ایجاد کند.
نادیده گرفتن سرعت باد منطقه
شرایط اقلیمی باید پیش از طراحی بررسی شود. عدم توجه به این موضوع می‌تواند موجب آسیب سازه شود.
استفاده از ضخامت نامناسب
حتی مقاوم‌ترین پروفیل نیز در صورت انتخاب ضخامت اشتباه عملکرد مطلوبی نخواهد داشت.
بی‌توجهی به خوردگی
محیط‌های مرطوب یا ساحلی نیازمند پوشش‌های مقاوم‌تر هستند.
حذف محاسبات مهندسی
اتکا به تجربه اجرایی بدون تحلیل سازه‌ای، ریسک پروژه را افزایش می‌دهد.
راهکارهای افزایش دوام سازه‌های خورشیدی
استفاده از پوشش گالوانیزه گرم
این روش مقاومت فولاد را در برابر خوردگی به شکل چشمگیری افزایش می‌دهد.
طراحی مبتنی بر نرم‌افزارهای مهندسی
تحلیل دقیق بارهای وارده از بروز خطاهای اجرایی جلوگیری می‌کند.
انتخاب ضخامت استاندارد
تناسب میان ضخامت و میزان بارگذاری اهمیت زیادی دارد.
کنترل کیفیت اتصالات
اتصالات ضعیف می‌توانند عملکرد کل سازه را تحت تأثیر قرار دهند.
بازرسی دوره‌ای
بازدیدهای منظم باعث شناسایی مشکلات پیش از تبدیل شدن به خرابی‌های جدی می‌شود.

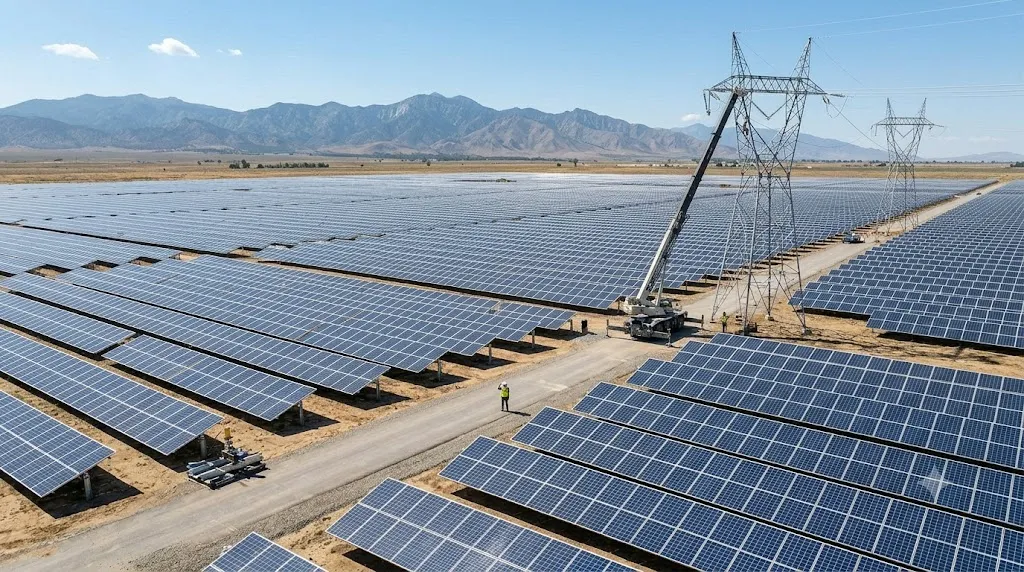

مثال اجرایی از انتخاب چنل در یک نیروگاه خورشیدی
فرض کنید یک نیروگاه خورشیدی ۵ مگاواتی در منطقه‌ای با بادهای شدید احداث می‌شود.
در مرحله طراحی اولیه، استفاده از چنل U به دلیل هزینه کمتر پیشنهاد شده بود. پس از انجام تحلیل‌های سازه‌ای مشخص شد میزان تغییر شکل تحت بار باد از حد مجاز فراتر می‌رود.
در ادامه، تیم طراحی چنل C گالوانیزه را جایگزین کرد. نتیجه این تصمیم کاهش تغییر شکل، افزایش ضریب ایمنی و کاهش هزینه‌های تعمیرات در سال‌های بهره‌برداری بود.
کدام گزینه برای پروژه شما مناسب‌تر است؟
انتخاب میان چنل U و چنل C به شرایط پروژه وابسته است.
چنل U گزینه مناسبی است اگر:
- پروژه کوچک باشد.
- بارگذاری سبک باشد.
- محدودیت بودجه وجود داشته باشد.
- سرعت باد منطقه پایین باشد.
چنل C انتخاب بهتری است اگر:
- نیروگاه در مقیاس متوسط یا بزرگ اجرا شود.
- منطقه بادخیز باشد.
- بار برف قابل توجه باشد.
- طول عمر بالا مدنظر قرار گیرد.
- ایمنی سازه اولویت اصلی باشد.
سوالات متداول (FAQ)
آیا چنل C همیشه از چنل U مقاوم‌تر است؟
در اغلب کاربردهای سازه‌ای بله، زیرا لبه‌های تقویتی باعث افزایش مقاومت خمشی و پیچشی آن می‌شوند.
برای نیروگاه خورشیدی خانگی کدام گزینه مناسب‌تر است؟
در بسیاری از پروژه‌های کوچک، چنل U می‌تواند پاسخگوی نیاز سازه باشد.
آیا اختلاف قیمت چنل C زیاد است؟
میزان اختلاف به ضخامت، ابعاد و قیمت روز فولاد بستگی دارد اما معمولاً از چنل U گران‌تر است.
کدام مقطع در برابر باد عملکرد بهتری دارد؟
چنل C به دلیل صلبیت بالاتر مقاومت بیشتری در برابر نیروهای جانبی دارد.
آیا گالوانیزه بودن پروفیل اهمیت دارد؟
بله، پوشش گالوانیزه نقش مهمی در افزایش عمر سازه و جلوگیری از خوردگی ایفا می‌کند.
برای مناطق برف‌گیر چه گزینه‌ای توصیه می‌شود؟
در اغلب موارد چنل C انتخاب مطمئن‌تری محسوب می‌شود.
آیا می‌توان از هر دو مقطع در یک سازه استفاده کرد؟
بله، بسیاری از طراحان برای بهینه‌سازی هزینه و مقاومت از ترکیب این دو مقطع بهره می‌برند.
مهم‌ترین معیار انتخاب چیست؟
نتایج محاسبات سازه‌ای و شرایط اقلیمی پروژه مهم‌ترین عوامل تصمیم‌گیری هستند.
