مقدمه

شتاب توسعه نیروگاه‌های خورشیدی در مقیاس خانگی، تجاری و صنعتی باعث شده انتخاب اجزای سازه‌ای، دیگر یک تصمیم ساده و صرفاً قیمتی نباشد. در میان قطعات کلیدی استراکچر، چنل خورشیدی گالوانیزه گرم یا پروفیل U مخصوص نصب پنل فتوولتائیک نقشی تعیین‌کننده در دوام، پایداری مکانیکی و کاهش هزینه‌های نگهداری ایفا می‌کند. هرگونه خطا در انتخاب ضخامت، نوع پوشش، ابعاد یا شیوه نصب این پروفیل می‌تواند به افت عملکرد کل سیستم، خوردگی زودرس و حتی افزایش ریسک خرابی سازه منجر شود.

از منظر فنی، پروفیل U در سامانه‌های خورشیدی تنها یک عضو فلزی ساده نیست. این قطعه، بار مرده پنل، بار باد، تنش‌های حرارتی، ارتعاشات محیطی و در برخی پروژه‌ها بار ناشی از برف را به اجزای زیرسازه منتقل می‌کند. به همین دلیل، کیفیت گالوانیزه گرم، یکنواختی پوشش روی، دقت ابعادی، استاندارد بودن سوراخ‌کاری و تناسب طراحی مقطع، همگی مستقیماً بر عمر مفید نیروگاه اثر می‌گذارند.

علاوه بر این، شرایط اقلیمی ایران و بسیاری از بازارهای منطقه، استفاده از مقاطع مقاوم در برابر خوردگی را به یک ضرورت تبدیل کرده است. مناطق مرطوب، صنعتی، کویری و نواحی با اختلاف دمای شدید، بیش از هر چیز ضعف متریال و پوشش را آشکار می‌کنند. در چنین فضایی، شناخت دقیق پروفیل U گالوانیزه گرم برای استراکچر پنل خورشیدی به پیمانکاران، مشاوران، سازندگان و خریداران کمک می‌کند تصمیمی مبتنی بر عمر چرخه‌ای و نه صرفاً قیمت اولیه بگیرند.

چنل خورشیدی گالوانیزه گرم چیست؟

چنل خورشیدی گالوانیزه گرم، نوعی پروفیل U یا C سازه‌ای است که برای ساخت شاسی، ریل، پایه و اجزای اتصال در استراکچر پنل فتوولتائیک به کار می‌رود. این مقطع معمولاً از فولاد ساخته می‌شود و پس از فرم‌دهی یا در برخی موارد پیش از سوراخ‌کاری، در مذاب روی غوطه‌ور می‌شود تا لایه‌ای محافظ در برابر زنگ‌زدگی و عوامل محیطی روی سطح آن تشکیل شود.

برخلاف پروفیل‌های معمول ساختمانی، چنل خورشیدی باید چند ویژگی هم‌زمان را تأمین کند:

• مقاومت مکانیکی مناسب در برابر بارهای استاتیکی و دینامیکی
• تحمل شرایط محیطی خورنده در بازه بلندمدت
• سازگاری با اتصالات پنل، براکت‌ها و بست‌های خورشیدی
• دقت ابعادی بالا برای تسهیل نصب
• امکان پانچ یا شیارگذاری استاندارد برای پیچ و مهره‌های استراکچر

در بسیاری از پروژه‌ها، این چنل‌ها به‌عنوان ستونک، تیر فرعی، عضو عرضی، ساپورت ماژول و پایه نگهدارنده استفاده می‌شوند. بسته به طراحی نیروگاه، شکل مقطع ممکن است U ساده، U لبه‌دار، C چنل یا استرات چنل باشد.

چرا پروفیل U در استراکچر پنل فتوولتائیک اهمیت دارد؟

پایداری نیروگاه خورشیدی تنها به کیفیت پنل و اینورتر وابسته نیست. آنچه در بسیاری از پروژه‌های ناموفق نادیده گرفته می‌شود، زیرساخت مکانیکی نصب است. اگر استراکچر نتواند بارها را به‌درستی تحمل کند، بهترین پنل‌ها نیز در معرض کاهش راندمان یا آسیب فیزیکی قرار می‌گیرند.

اهمیت این پروفیل را می‌توان از چند زاویه بررسی کرد:

انتقال ایمن بارهای مکانیکی

چنل خورشیدی باید وزن پنل، اتصالات، ریل‌ها و تجهیزات جانبی را تحمل کند. افزون بر آن، بار باد در نیروگاه‌های فضای باز گاهی مهم‌ترین پارامتر طراحی است. در مناطق بادخیز، عدم انتخاب صحیح مقطع U می‌تواند به خمش، پیچش یا کمانش موضعی منجر شود.

مقاومت در برابر خوردگی

نیروگاه خورشیدی معمولاً برای عمر 20 تا 30 سال طراحی می‌شود. بنابراین، سازه‌ای که در سال‌های ابتدایی دچار خوردگی شود، هزینه تعمیرات، توقف تولید و ریسک ایمنی را افزایش خواهد داد. گالوانیزه گرم به دلیل ایجاد پوشش متالورژیکی روی فولاد، یکی از مؤثرترین روش‌های حفاظت بلندمدت به‌شمار می‌رود.

سرعت و دقت نصب

پروفیل U با سوراخ‌کاری مهندسی‌شده، به نصاب اجازه می‌دهد اتصالات را سریع‌تر و با خطای کمتر اجرا کند. این موضوع به‌ویژه در پروژه‌های مگاواتی که زمان‌بندی فشرده دارند، اهمیت زیادی پیدا می‌کند.

کاهش هزینه چرخه عمر

در نگاه اول، شاید برخی مقاطع ارزان‌تر یا پوشش‌های ضعیف‌تر جذاب به‌نظر برسند. با این حال، تحلیل هزینه چرخه عمر نشان می‌دهد استفاده از چنل خورشیدی گالوانیزه گرم استاندارد، در بلندمدت هزینه‌های تعویض، رنگ‌آمیزی مجدد و تعمیرات را به‌طور محسوسی کاهش می‌دهد.

---

چنل خورشیدی گالوانیزه گرم چیست؟

چنل خورشیدی گالوانیزه گرم یک پروفیل U فولادی با پوشش روی است که برای ساخت استراکچر پنل فتوولتائیک استفاده می‌شود و در برابر زنگ‌زدگی، بار باد و تنش‌های محیطی مقاومت بالایی دارد.

چرا از گالوانیزه گرم در استراکچر خورشیدی استفاده می‌شود؟

زیرا گالوانیزه گرم نسبت به بسیاری از پوشش‌های سطحی، دوام بیشتری در محیط‌های بیرونی دارد و عمر مفید سازه خورشیدی را افزایش می‌دهد.

مهم‌ترین معیار انتخاب پروفیل U خورشیدی چیست؟

ضخامت ورق، کیفیت پوشش روی، ابعاد مقطع، دقت سوراخ‌کاری، تحمل بار سازه‌ای و انطباق با شرایط اقلیمی پروژه، مهم‌ترین معیارها هستند.

---

ویژگی‌های فنی چنل خورشیدی گالوانیزه گرم

انتخاب درست این پروفیل بدون شناخت مشخصات فنی ممکن نیست. هر پروژه باید بر اساس داده‌های واقعی طراحی و خرید انجام دهد، نه صرفاً بر مبنای ظاهر مقطع.

جنس فولاد پایه

معمولاً از فولادهای سازه‌ای با قابلیت شکل‌دهی مناسب استفاده می‌شود. خواصی مانند استحکام تسلیم، استحکام کششی و کیفیت سطح فولاد پایه، بر رفتار نهایی پروفیل اثر مستقیم دارند.

ضخامت ورق

یکی از مهم‌ترین متغیرها، ضخامت ورق مصرفی است. پروفیل‌های نازک در برابر خمش و کمانش آسیب‌پذیرتر هستند. از سوی دیگر، انتخاب بیش از حد محافظه‌کارانه باعث افزایش وزن و هزینه می‌شود. بنابراین ضخامت باید دقیقاً با محاسبات سازه‌ای، نوع آرایش پنل و دهانه‌های نصب هماهنگ باشد.

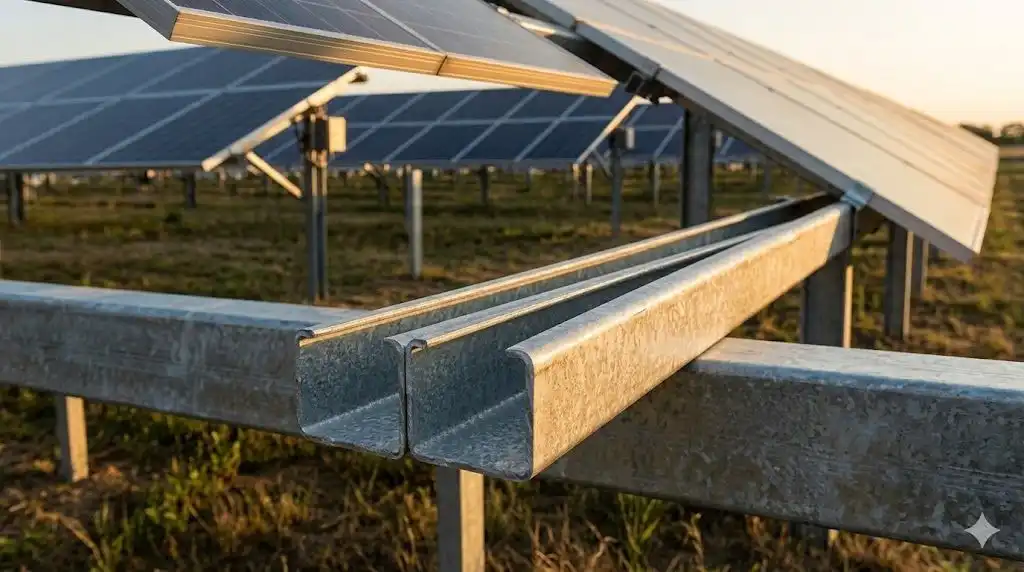

پوشش گالوانیزه گرم

در فرایند گالوانیزه گرم، قطعه فولادی در حمام مذاب روی قرار می‌گیرد. لایه حاصل، تنها یک روکش سطحی نیست، بلکه ترکیبی از لایه‌های آلیاژی روی-آهن و لایه بیرونی روی خالص است. این ساختار باعث می‌شود مقاومت به خوردگی و دوام پوشش بیشتر از روش‌هایی مانند رنگ یا آبکاری‌های ضعیف باشد.

ابعاد مقطع و تلرانس‌ها

عرض جان، ارتفاع بال، شعاع خم، طول شاخه و یکنواختی هندسی باید کنترل‌شده باشد. هرگونه انحراف ابعادی ممکن است در زمان نصب، سبب عدم هم‌راستایی پنل‌ها یا فشار اضافی به اتصالات شود.

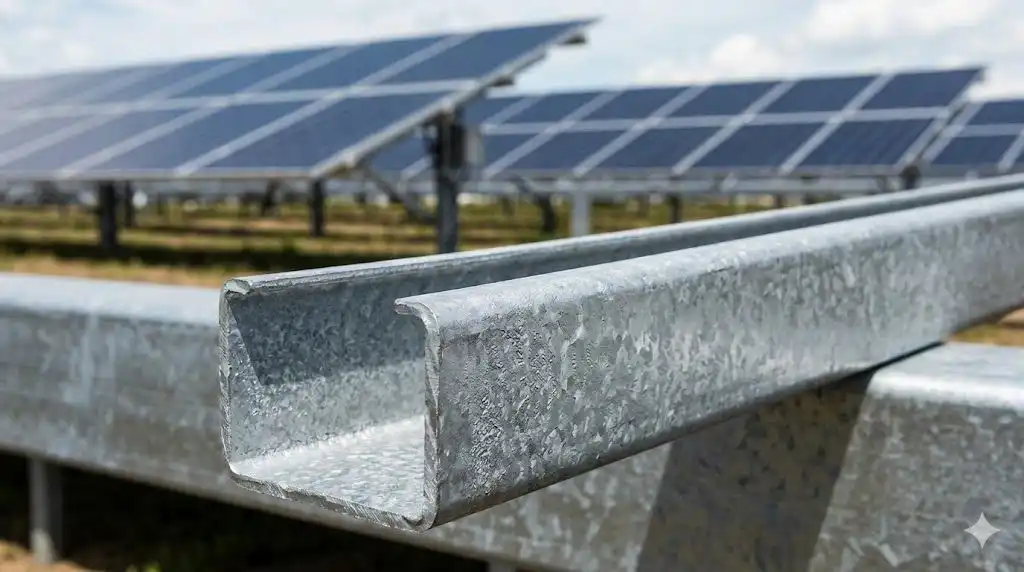

نوع پانچ و شیار

چنل‌های خورشیدی معمولاً دارای سوراخ‌های لوبیایی، بیضی یا دایره‌ای هستند تا امکان رگلاژ و تنظیم نصب فراهم شود. الگوی پانچ اگر مهندسی‌شده نباشد، هم از استحکام مقطع می‌کاهد و هم سرعت مونتاژ را پایین می‌آورد.

استانداردها و الزامات مرجع در انتخاب چنل خورشیدی

هرچند طراحی و تولید در کشورهای مختلف می‌تواند جزئیات متفاوتی داشته باشد، اما ارزیابی حرفه‌ای این پروفیل‌ها معمولاً با تکیه بر استانداردهای بین‌المللی و الزامات پروژه انجام می‌شود.

از جمله معیارهای مرجع می‌توان به موارد زیر اشاره کرد:

• استانداردهای مرتبط با گالوانیزه گرم قطعات فولادی
• ضوابط طراحی سازه‌های فولادی سبک و سردنورد
• آیین‌نامه‌های بارگذاری باد و برف
• الزامات مقاومت خوردگی در محیط‌های بیرونی
• مشخصات فنی پروژه‌های EPC و اسناد کارفرمایی نیروگاه‌های خورشیدی

در گزارش‌های صنعتی حوزه انرژی‌های تجدیدپذیر بارها تأکید شده که بخش قابل توجهی از خرابی‌های زودهنگام استراکچرها، نه به طراحی کلی، بلکه به کیفیت نامناسب پوشش ضدخوردگی، اتصالات غیراستاندارد و تلرانس نامناسب مقاطع مربوط است. همچنین در بازارهای دارای اقلیم خورنده، انتخاب پوشش مناسب یکی از عوامل اصلی در حفظ قابلیت اطمینان سیستم طی دو دهه بهره‌برداری شناخته می‌شود.

تفاوت چنل خورشیدی گالوانیزه گرم با پروفیل‌های معمولی

شباهت ظاهری نباید باعث اشتباه در خرید شود. بسیاری از مقاطع U موجود در بازار برای کاربردهای عمومی تولید شده‌اند و لزوماً برای نیروگاه خورشیدی مناسب نیستند.

تفاوت در نوع پوشش

پروفیل‌های معمولی ممکن است رنگ‌شده یا دارای آبکاری سبک باشند. در مقابل، چنل گالوانیزه گرم خورشیدی برای حضور طولانی‌مدت در فضای باز طراحی می‌شود.

تفاوت در طراحی پانچ

چنل‌های تخصصی خورشیدی با الگوی سوراخ‌کاری متناسب با نصب پنل و براکت تولید می‌شوند. پروفیل‌های عمومی، چنین دقتی ندارند.

تفاوت در کنترل کیفیت

در مقاطع صنعتی ویژه نیروگاه، یکنواختی پوشش، دقت ابعادی، خمش‌پذیری و تحمل بار معمولاً با حساسیت بیشتری ارزیابی می‌شود.

تفاوت در عمر کاری

پروفیلی که برای فضای داخلی یا کاربرد غیرسازه‌ای ساخته شده، در محیط بیرونی و در معرض UV، رطوبت و گردوغبار دوام کافی نخواهد داشت.

مزایای اصلی پروفیل U گالوانیزه گرم برای سازه خورشیدی

فیل‌ها را می‌توان در چند دسته اساسی خلاصه کرد که هر کدام توجیه فنی و اقتصادی پروژه را تقویت می‌کنند.

طول عمر عملیاتی بسیار بالا

لایه‌نشانی به روش غوطه‌وری گرم، پیوندی متالورژیکی میان روی و فولاد ایجاد می‌کند. این لایه در برابر سایش، ضربه و خراش‌های احتمالی حین حمل‌ونقل و نصب، مقاومت بسیار بیشتری نسبت به رنگ یا گالوانیزه سرد دارد. در صورتی که سطح دچار خراش کوچک شود، خاصیت حفاظت کاتدیک روی مانع از گسترش زنگ‌زدگی به بدنه اصلی فولاد می‌شود.

صرفه‌جویی در هزینه‌های نگهداری

نیروگاه‌های خورشیدی اغلب در مناطقی دورافتاده یا با دسترسی محدود احداث می‌شوند. اعزام تیم‌های تعمیراتی برای لکه‌گیری یا تعویض قطعات زنگ‌زده هزینه‌های عملیاتی (OPEX) را به‌شدت افزایش می‌دهد. استفاده از چنل خورشیدی گالوانیزه گرم، نیاز به بازدیدهای دوره‌ای برای پایداری سازه را به حداقل می‌رساند.

انعطاف‌پذیری در طراحی و اجرا

به دلیل وزن بهینه و مقاومت خمشی مناسب، این پروفیل‌ها اجازه می‌دهند دهانه‌های نصب بلندتری طراحی شود. این موضوع تعداد ستون‌ها و فونداسیون‌های مورد نیاز را کاهش داده و هزینه نهایی نصب (BOS) را پایین می‌آورد.

چالش‌ها و اشتباهات متداول در خرید و نصب

حتی با انتخاب متریال باکیفیت، خطاهای اجرایی یا محاسباتی می‌توانند عملکرد سیستم را مختل کنند. آگاهی از این موارد برای مهندسان ناظر و مدیران پروژه ضروری است.

• سوراخ‌کاری یا برشکاری پس از گالوانیزه: هرگونه برش، دریل‌کاری یا جوشکاری روی پروفیل پس از فرآیند گالوانیزه گرم، پوشش محافظ را از بین می‌برد. این نقاط به کانون‌های اصلی شروع خوردگی تبدیل می‌شوند. در صورت ضرورت، حتماً باید از اسپری‌های غنی از روی (ZRC) استاندارد برای ترمیم موضعی استفاده کرد.
• نادیده گرفتن ضخامت پوشش روی: صرفاً «سفید بودن» پروفیل نشانه کیفیت نیست. ضخامت پوشش باید مطابق با استاندارد و متناسب با شرایط اقلیمی منطقه (دریایی، صنعتی یا کویری) تعیین شود.
• عدم تطابق متریال پیچ و مهره با پروفیل: استفاده از پیچ و مهره‌های غیراستاندارد یا با پوشش متفاوت (مانند گالوانیزه سرد روی پروفیل گالوانیزه گرم) می‌تواند باعث ایجاد خوردگی گالوانیک شود. همواره باید از پیچ و مهره‌های گالوانیزه گرم یا استیل با گرید مناسب استفاده کرد.
• انتخاب مقطع بدون محاسبات بار باد: برخی سازندگان از پروفیل‌های سبک‌تر برای کاهش قیمت استفاده می‌کنند. در هنگام طوفان، این مقاطع دچار تغییر شکل دائمی شده و ممکن است باعث شکستن شیشه‌های پنل فتوولتائیک شوند.

راهکارهای نوین برای ارتقای کیفیت استراکچر خورشیدی در سال ۲۰۲6

تکنولوژی‌های ساخت و پوشش‌دهی همواره در حال پیشرفت هستند. برای داشتن یک نیروگاه مدرن، توجه به راهکارهای زیر توصیه می‌شود:

1. بهره‌گیری از مقاطع بهینه‌سازی شده (Custom Profiles): به جای استفاده از پروفیل U ساده، استفاده از مقاطعی با لبه‌های تقویت‌شده (Stiffeners) می‌تواند ممان اینرسی مقطع را بدون افزایش چشمگیر وزن، ارتقا دهد.
2. استفاده از پوشش‌های ترکیبی (Magnesium-Aluminum-Zinc): در محیط‌های بسیار خورنده مانند سواحل، پوشش‌های نوین حاوی منیزیم و آلومینیوم دوام فوق‌العاده‌ای نشان داده‌اند و می‌توانند جایگزینی برای گالوانیزه گرم سنتی باشند.
3. سیستم‌های نصب سریع (Fast-Click Systems): طراحی پروفیل‌هایی که نیاز به پیچ و مهره را در بخش‌هایی از استراکچر حذف کرده و از اتصالات کلمپی یا فشاری استفاده می‌کنند، سرعت اجرا را تا ۳۰ درصد افزایش می‌دهند.
4. شبیه‌سازی نرم‌افزاری پیش از تولید: استفاده از آنالیز المان محدود (FEA) برای بررسی رفتار پروفیل U تحت بارهای ترکیبی برف و باد، از هدررفت متریال جلوگیری کرده و ایمنی را تضمین می‌کند.

مراحل گام‌به‌گام اجرای استراکچر با پروفیل U گالوانیزه

برای دستیابی به بهترین خروجی در نصب، رعایت ترتیب و اصول زیر الزامی است:

• طراحی و نقشه‌کشی: تعیین دقیق فواصل سوراخ‌ها و طول شاخه‌ها بر اساس ابعاد پنل‌ها و زاویه تابش بهینه.
• تولید و پانچینگ: انجام تمام فرآیندهای مکانیکی (برش و سوراخ‌کاری) روی فولاد خام قبل از ارسال به حمام گالوانیزه.
• گالوانیزاسیون: شستشوی اسیدی، چربی‌زدایی و غوطه‌وری در وان روی مذاب با کنترل دقیق دما و زمان.
• بازرسی فنی: چک کردن ضخامت پوشش با دستگاه ضخامت‌سنج دیجیتال و بررسی عدم تاب‌دیدگی پروفیل‌ها.
• حمل و انبارداری: استفاده از پدهای محافظ برای جلوگیری از برخورد مستقیم پروفیل‌ها و آسیب به پوشش حین انتقال به سایت نیروگاه.
• مونتاژ در محل: تراز کردن پایه‌ها و بستن چنل‌های افقی و عمودی با گشتاور مشخص شده در دفترچه فنی.

نکات فنی و اجرایی برای پیمانکاران

در زمان نصب، حتماً از واشرهای تخت و فنری برای جلوگیری از شل شدن اتصالات در اثر ارتعاشات باد استفاده کنید. همچنین، در صورتی که طول ردیف‌های استراکچر زیاد است، تعبیه درزهای انبساطی برای جلوگیری از تنش‌های حرارتی در پروفیل‌های U بلند ضروری است. توجه به جهت قرارگیری دهانه پروفیل U نیز اهمیت دارد؛ معمولاً دهانه به سمت پایین یا جهتی قرار می‌گیرد که از تجمع آب باران و گردوغبار درون مقطع جلوگیری شود.

سؤالات متداول (FAQ)

۱. عمر مفید چنل خورشیدی گالوانیزه گرم چقدر است؟

در شرایط جوی استاندارد، این پروفیل‌ها معمولاً بین ۲۵ تا ۴۰ سال بدون نیاز به رنگ‌آمیزی مجدد دوام می‌آورند.

۲. آیا می‌توان از پروفیل گالوانیزه سرد (فابریک) استفاده کرد؟

برای نیروگاه‌های فضای باز توصیه نمی‌شود؛ زیرا ضخامت پوشش گالوانیزه سرد بسیار کمتر است و در لبه‌های برش‌خورده به‌سرعت دچار زنگ‌زدگی می‌شود.

۳. تفاوت پروفیل U و C در استراکچر خورشیدی چیست؟

پروفیل C دارای لبه‌های برگشته است که صلبیت بیشتری ایجاد می‌کند، در حالی که پروفیل U ساده‌تر است و اغلب برای پایه‌ها یا قطعات اتصالی با فشار کمتر به کار می‌رود.

۴. چطور کیفیت گالوانیزه گرم را تشخیص دهیم؟

بهترین روش استفاده از دستگاه ضخامت‌سنج (Elcometer) و بررسی گواهی‌های استاندارد کارخانه است. ظاهر یکنواخت و چسبندگی بالای پوشش نیز از نشانه‌های کیفیت هستند.

۵. وزن استاندارد هر متر پروفیل U چقدر باید باشد؟

وزن کاملاً تابع ضخامت ورق و ابعاد بال و جان است. این مقدار باید بر اساس دفترچه محاسبات سازه نیروگاه تعیین شود.

۶. آیا پوشش گالوانیزه در برابر رطوبت شمال ایران مقاوم است؟

بله، گالوانیزه گرم یکی از بهترین گزینه‌ها برای مناطق مرطوب است، اما در مناطق با رطوبت بسیار بالا (ساحلی)، ضخامت پوشش باید طبق استاندارد افزایش یابد.

۷. هزینه گالوانیزه گرم نسبت به رنگ اپوکسی چگونه است؟

هرچند هزینه اولیه گالوانیزه گرم ممکن است کمی بیشتر باشد، اما به دلیل حذف هزینه‌های نگهداری و عمر طولانی‌تر، در کل دوره بهره‌برداری بسیار ارزان‌تر تمام می‌شود.
