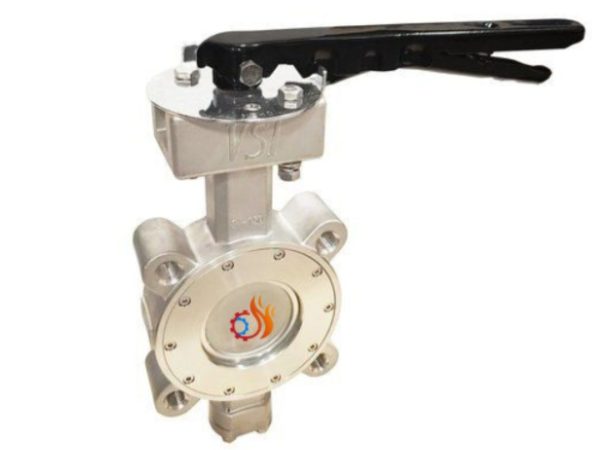

شیر پروانه‌ای فلز به فلز یا متال تو متال به گونه‌ای از اتر ولوها است که در جریان سیستم لوله‌کشی قرار می‌گیرد و برخلاف سایر شیر پروانه‌ای استیل که برای آب‌بند کردن نیازمند لاینر می‌باشد. در شیر پروانه‌ای استیل فلز به فلز از هیچ نوع لاینری برای آب‌بند کردن استفاده نمی‌گردد.

شیر پروانه‌ای نوعی شیر صنعتی بوده که در آن از یک دیسک دایره‌ای یا مستطیلی که امکان چرخش حول محور خودش را دارد، برای کنترل یا انسداد مسیر جریان سیال مورد استفاده قرار می‌گیرد. این گونه شیرها نسبت به سایر شیرها از وزن کمتری برخوردار است. شیر پروانه‌ای مطابق استاندارد

Api609

طراحی شده و در مدل‌های شیر پروانه‌ای ویفری و شیر پروانه‌ای لاگ و شیر پروانه‌ای فلنج دار و شیر پروانه‌ای بدنه باریک تقسیم می‌گردد. شیر پروانه‌ای برای قطع و وصل و کنترل جریان سیال با عملکرد اهرم و گیربکس و بنوماتیک و برقی و هیدرولیکی مورد استفاده قرار گرفته و کاربرد دارد.

شیرهای پروانه‌ای علاوه بر دسته‌بندی بر حسب نوع اتصالات که در بالا اشاره کردیم، بر اساس موقعیت قرارگیری دیسک به دو دسته شیرهای پروانه‌ای هم مرکز و شیرهای پروانه‌ای خارج مرکز تقسیم می‌گردد.

شیرهای پروانه‌ای از جمله پرکاربردترین و رایج‌ترین انواع شیرهای صنعتی می‌باشند که به دلیل طراحی ساده و وزن کم و سبک و عملکرد سریع در تنظیم یا قطع جریان سیالات استفاده می‌گردد. این  شیرها با دیسکی که حول محور خودش می‌چرخد، جریان سیال را کنترل می‌نماید و در صنایع متفاوتی همچون آب و فاضلاب، نفت و گاز و صنایع شیمیایی دارای کاربرد است. انواع شیر پروانه‌ای بر حسب نوع بدنه، نشیمنگاه و طراحی داخلی برای شرایط کاری متنوع از جمله دما و فشار بالا، سیالات خورنده یا ساینده و محیط‌های بهداشتی طراحی شده‌اند.

انواع شیر پروانه‌ای بر حسب طراحی مکانیکی

شیر پروانه‌ای متمرکز:

ساده‌ترین نوع شیر پروانه‌ای می‌باشد که دیسک در مرکز بدنه قرار گرفته و با نشیمنگاه نرم در تماس می‌باشد. این گونه شیر بیشتر برای سیالات با دمای پایین و فشار متوسط مناسب می‌باشد.

شیر پروانه‌ای تک محور:

در این گونه دیسک از مرکز بدنه فاصله داشته که به کاهش فرسایش کمک می‌کند و مناسب برای کاربردهایی بوده که نیاز به مقاومت در مقابل فشارهای بالا دارد و دوام و ماندگاری بیشتری را طلب می‌کند.

شیر پروانه‌ای دو محور:

طراحی پیشرفته‌ای داراست که برای دما و فشارهای بالاتر دارای کاربرد می‌باشد. این گونه شیر به حداقل رساندن اصطکاک کمک می‌نماید و مناسب برای سیالات خورنده یا ساینده می‌باشد.

شیر پروانه‌ای سه محور:

پیشرفته‌ترین نوع می‌باشد که دارای آب‌بندی فلز به فلز بوده و در صنایع گاز، نفت، پتروشیمی و شرایط با فشار و دمای بالا بسیار مناسب می‌باشد.

مقایسه‌ی شیر پروانه‌ای دو محور و تک مخور

شیرهای پروانه‌ای دو محور و تک مخور شیرهای پروانه‌ای می‌باشند که در صنایع متفاوت برای کنترل جریان سیالات مورد استفاده قرار می‌گیرند. طراحی و عملکرد آنها متفاوت است. شیر پروانه‌ای تک محور با محور استم در پشت دیسک طراحی شده اند که این موضوع موجب شده دیسک با نشیمنگاه در زمان بسته شدن دیرتر تماس پیدا کند و به کمک فرسایش و افزایش عمر نشیمنگاه کمک می‌نماید.

در این گونه شیرها به صورت کلی دارای طراحی ساده تری بوده و هزینه‌ی کمتری داراست. در مقابل، شیر پروانه‌ای دو محور دارای دو

Offset

در دیسک بوده و تماس میان دیسک و نشیمنگاه فقط در 1 تا3 درجه از چرخش 90 درجه اتفاق افتاده که به حداقل رساندن اصطکاک و فرسایش کمک می‌نماید و عمر شیر را افزایش می‌دهد.

در زمینه عملکرد، شیر پروانه‌ای تک محور به طور معمول در کاربردهای با فشار متوسط و دماهای پایین مورد استفاده قرار می‌گیرد و به دلیل تماس زود هنگام دیسک با نشیمنگاه امکان دارد در شرایط سخت کمتر کارآمد بوده و بالعکس شیر پروانه‌ای دو محور کاربردهای با فشارهای بالاتر و شرایط سخت‌تر به خوبی عمل می‌نماید. و به دلیل طراحی دو محور، مقاومت بیشتری را در مقابل فشارهای بالا و سیالات خورنده داراست. این خصوصیت موجب می‌گردد که شیر دو محور عملکرد بهتری را در شرایط عملیاتی سخت‌تر ارائه دهد.

از لحاظ عمر و نگهداری، شیر پروانه‌ای تک محور به دلیل تماس زود هنگام و بیشتر با نشیمنگاه امکان دارد نیاز به نگهداری بیشتری داشته باشد و عمر کمتری نیز در شرایط سخت و دشوار دارا باشد. در مقابل شیر پروانه‌ای تک محور به دلیل طراحی ساده‌تر به طور معمول هزینه‌ی کمتری داراست و برای پروژه هایی با بودجه محدود مناسب می‌باشد، درحالی که شیر دو محور به دلیل طراحی پیچیده‌تر و عملکرد بهتر به طور معمول دارای هزینه‌ی بیشتری است و کارایی بهتری نیز در شرایط سخت و دشوار دارد.

اجناس فوق در انبار بازرگانی آردا موجود می‌باشند.

جهت اطلاع از قیمت وخرید باشماره‌های درج شده تماس حاصل فرمایید.
